Aparejos de taladro subterráneos de la base del diamante del profesional con la profundidad el 1000m de la perforación

Aparejo de taladro subterráneo de la base del diseño profesional con la copia de la profundidad el 1000m de la perforación del atlas Copco

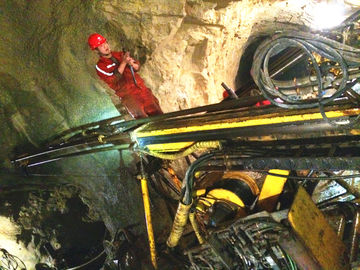

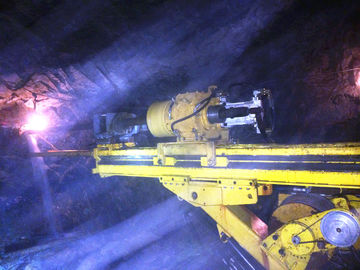

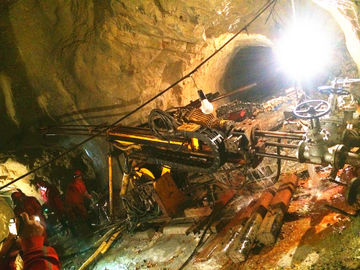

El UX1000 es un tipo subterráneo de aparejo de taladro de base para el medio de la perforación a los agujeros profundos, capaz de la perforación para la superficie y los usos subterráneos.

Equipado de un marco cilindro-conducido robusto de la alimentación y (opcional para 90KW) de un paquete de poder 75KW, este taladro proporciona la alta fuerza de la retirada, la penetración rápida de la perforación y la barra rápida manejando tarifa. El taladro utiliza un motor eléctrico (opcional para el diesel) para accionar la hidráulica en la máquina.

Unidad de poder

La unidad de poder estándar es eléctrica, que se cabe para los usos subterráneos típicos. El paquete de poder diesel de la versión está también disponible según necesidad específica del uso.

Potencia ...................................... 75KW/1450RPM

Flujo máximo de la bomba principal .......................... 160 l/m

Barra máxima 300 de la presión de la bomba principal ..................

Mantenga el flujo máximo de la bomba ..................... 40,5 l/m

Mantenga la barra máxima 300 de la presión de la bomba ..............

Cargue ............................................... 980Kg

LxWxH ............................................... 1845x790x1380 milímetro

Marco de la alimentación

Longitud ........................ 1800m m, cilindro hidráulico de la alimentación.

Longitud de la alimentación .......................... 1800 (milímetros)

Longitud ............... 2900 del marco de la alimentación (milímetro)

Longitud del palo de la extensión… ...... 2000 (milímetro)

Fuerza ........................... 89 de la alimentación (kN)

Tire de la fuerza ............................. 89 (el kN)

Velocidad de alimentación .......................... 0,9 (m/s)

Tenedor de Rod

El tenedor de barra se abre y la gas-presión se cierra hidráulicamente. En caso de pérdida de presión hydráulica el tenedor de barra se cierra inmediatamente. La presión de gas puede ser supervisada convenientemente.

Tamaño máximo ........................ 89m m de la barra

Agujeree (sin los mandíbulas) .......... 102m m

Agujeree (sin cubiertas) ...... 170m m

Fuerza que se sostiene axial ............... 45kN

Fuerza que se sostiene axial (TC) ...... 90kN

Unidad de la rotación

Motor .................... 107cc, control variable

Rotación máxima (RPM) ........... 1400

Esfuerzo de torsión máximo (nanómetro) ........... 1275

Oriente el diámetro interno (milímetro) ........... 101

Arroje (fuerza que se sostiene axial (Kn) ........... 150

Alzamiento del cable metálico (con el WL nivelando el dispositivo)

Capacidad ...................................... el 1000m, 4.75m m

Tire del minuto ....................................... 3600 N (el tambor lleno)

Tire ...................................... de 9700 máximos N (el tambor vacío)

Línea minuto de la velocidad ............................ 1,8 m/s (tambor vacío)

Línea velocidad ........................... 4,8 m/s máximos (tambor lleno)

Bomba rasante (opcional)

Mecanografíe ............................................ FMC/AW 1122BCD

Flujo máximo ............................. 140 l/m

Barra máxima 70 de la presión ......................

Capacidad de la profundidad del taladro

BQ .................................................. 960 m

NQ ................................................. 760 m

HQ ................................................. 520 m

Peso total ........................... 2100Kg del aparejo

Medidas y pesos

Transporte de trabajo (milímetro) (milímetros)

Una 3800 3600

B 2100 2100

C 2700 2700

D 1000 1000

Ventaja

• Equipo de alta calidad de la perforación;
• Soporte técnico y servicio completos;
• Recambios, herramientas y materiales consumibles;
• Entrenando y servicios de asesoramiento
• Ventas y agencias internacionales de la representación;
