Fácil mantenimiento, reparación, desmontaje, instalación y movimiento

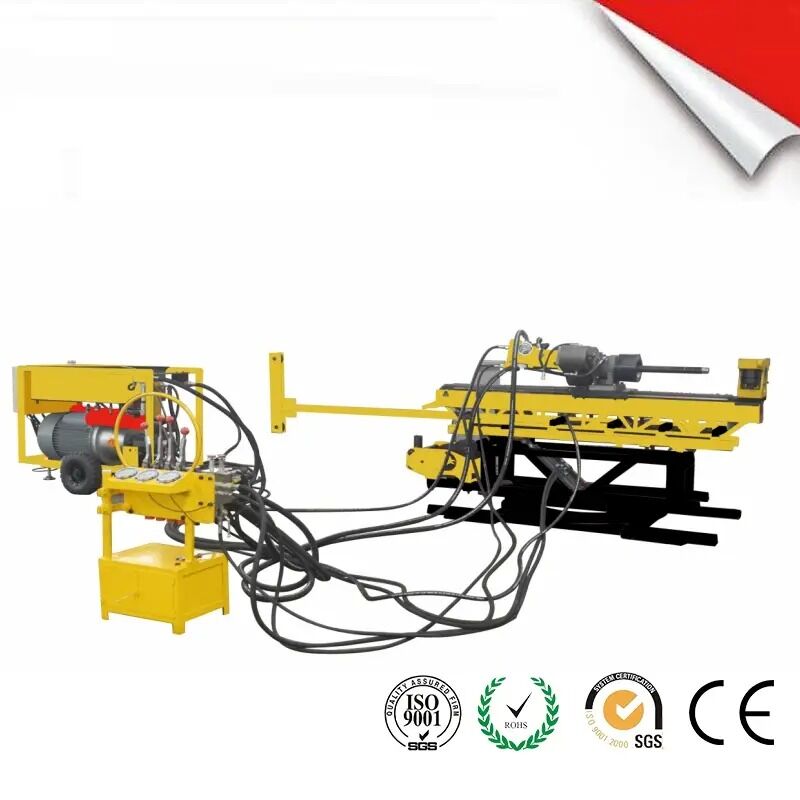

Unidad de potencia montada en un marco para facilitar la movilidad y con capacidad de separación durante el funcionamiento
Motor eléctrico de gran potencia con doble bomba hidráulica (principal para la rotación, auxiliar para el cilindro de aceite de alimentación)
Sistema hidráulico completo que incluye caja hidráulica, filtro, bomba de mango, condensador de aceite y caja de control eléctrico
Velocidad de perforación rápida con capacidad de perforación de 0° a 360° en túneles de trabajo
Diseño modular del cuerpo principal con marco de alimentación, unidad de rotación, soporte de varilla, columna y cilindro
Operación de control sencilla con capacidad de alimentación automática
Operaciones sincronizadas de soporte de mandíbula y varilla
Carga y fijación de barras sin herramientas
Indicadores del instrumento para la presión de alimentación, la presión del sistema y la presión del agua de lavado

Especificaciones técnicas

Parámetro	Valor
Velocidad del husillo	360 a 1200 rpm
Torque del husillo	Las medidas de seguridad
Empuje axial	≥ 50 KN
Fuerza de tracción axial	≥ 120 KN
Presión de trabajo del sistema hidráulico	20 MPa
Presión máxima	28 MPa
Presión máxima de la bomba principal	31.5 MPa
Presión máxima de la bomba auxiliar	21 MPa
Golpe de cabeza de potencia	Cubierto
Ángulo de inmersión del pozo superficial	0 a 90°
Ángulo de inmersión del pozo	0-360°
Ángulo de azimut	0-360°
Potencia del motor	37 Kw
Revolución eléctrica	1480 rpm
Dimensiones principales de la máquina	Las dimensiones de las placas de ensamblaje deberán ser las siguientes:
Peso de la máquina principal	1250 Kg
Dimensiones de la unidad de potencia	Las dimensiones de las placas de ensamblaje deberán ser las siguientes:
Peso de la unidad de potencia	720 Kg
Dimensiones del panel de control	Las dimensiones de las placas de ensamblaje deberán ser:
Peso del panel de control	200 Kg

Capacidad de perforación por modelo

Modelo	75-3A			Las demás:			Las demás:			Las demás:
Modelo	H.	D	- ¿ Qué?	H.	D	- ¿ Qué?	H.	D	- ¿ Qué?	H.	D	- ¿ Qué?
AQ (48)	500	600	280	-	-	-	-	-	-	-	-	-
BQ (59)	400	480	220	500	550	300	600	700	350	850	1100	450
NQ (75)	300	350	150	400	450	250	500	600	300	700	800	400
Cuartel general (95)	-	-	-	300	350	200	350	400	250	450	550	330

Nota:H = horizontal, D = hacia abajo, U = hacia arriba (valores en metros)

Aplicaciones

La plataforma hidráulica de perforación subterránea de núcleo es adecuada para perforar agujeros con fines de exploración minera. También se puede utilizar en la perforación superficial, la ingeniería ferroviaria, la construcción de túneles,y proyectos de conservación del agua.
