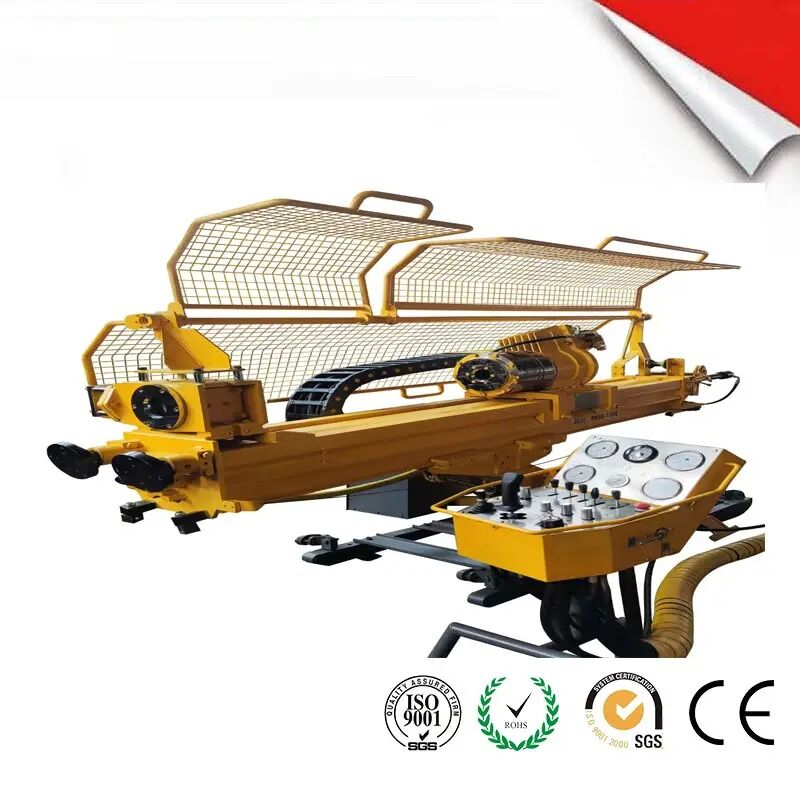

Equipo de perforación de núcleo subterráneo UN1500 con torque máximo de 1650 Nm y perforación omnidireccional de 0-180° para una profundidad de 1500 m

Nombre De La Marca:	SINOCOREDRILL
Número De Modelo:	UN1500
Cuota De Producción:	N / A
Condiciones De Pago:	LC, T/T

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO9001

Capacidad de perforación:

BQ: 1500m/1500m/1000m

Ángulo de perforación:

0-180° omnidireccional

Solicitud:

Exploración minera；Subterránea；Túnel

Velocidad del husillo:

Se aplicarán las siguientes medidas:

Potencia del motor eléctrico/RPM:

90kW (1450r/min)

Par máximo:

1650 nm

Resaltar:

Equipo de perforación de núcleo subterráneo con torque de 1650 Nm

Equipo de perforación omnidireccional para 1500 m de profundidad

Equipo de perforación subterráneo con garantía

Descripción del Producto

Equipo de perforación de núcleo subterráneo UN1500

Características principales

Estructura del mástil con fuerza de tracción y empuje igual

El mástil sirve como la columna vertebral del equipo de perforación. El cilindro de aceite de varilla de doble salida está conectado directamente al mástil, lo que reduce los costos de mantenimiento y proporciona una fuerza de tracción y empuje igual. El equipo de perforación UN1000 puede perforar hacia arriba sin ninguna modificación del mástil. Ambos lados del mástil cuentan con tiras resistentes al desgaste, lo que garantiza una larga vida útil y costos de mantenimiento mínimos.

Soporte de resorte de nitrógeno

El soporte de resorte de nitrógeno funciona con apertura hidráulica y sujeción de nitrógeno. El cilindro de aceite de nitrógeno ofrece una vida útil excepcional de hasta 1 millón de ciclos, lo que reduce significativamente los gastos de mantenimiento del equipo. El enlace integrado entre el portabrocas y el soporte elimina el riesgo de caída de la tubería de perforación debido a errores humanos.

Componentes del cabezal de potencia mecánico

El cabezal de potencia representa el núcleo del equipo de perforación. El equipo de perforación PHD incorpora un diseño de rodamiento extragrande para una mayor durabilidad. La caja de cambios totalmente cerrada maneja eficientemente las operaciones de perforación en varios ángulos. Las cuñas se pueden reemplazar rápidamente para adaptarse a los requisitos de construcción para tuberías de perforación B, N y H. El portabrocas cuenta con sujeción por resorte y liberación hidráulica, lo que elimina las preocupaciones sobre fugas de aceite comunes en los portabrocas de cápsula.

Especificaciones

Diámetro del agujero de perforación	Profundidad de perforación (descendente/horizontal/ascendente)
B	1500m / 1500m / 1000m
N	1100m / 1100m / 600m
H	600m / 600m / 400m

Parámetro	Especificación
Ángulo de perforación	Omnidireccional 0-180°
Potencia / Velocidad del motor	90kW / (1450rpm)
Flujo máximo de la bomba principal	188L/min
Presión máxima de la bomba principal	30MPa
Flujo máximo de la bomba auxiliar	65L/min
Presión máxima de la bomba auxiliar	24MPa
Carrera de avance	1.8m
Velocidad de avance	0.8m/s
Fuerza de avance	108KN
Fuerza de elevación	108KN
Modo de conducción	Motor eléctrico
Diámetro interior del orificio pasante del husillo	93mm
Velocidad del husillo	0-1400rpm
Torque máximo	1650Nm
Fuerza de elevación del cabrestante	12KN (Tambor vacío) 4KN (Tambor lleno)
Capacidad de cuerda	1300m
Velocidad de la cuerda	250m/min (Tambor lleno) 90m/min (Tambor vacío)
Diámetro de la cuerda de alambre de acero	5mm
Diferencial de presión de trabajo del cabrestante	20MPa
Tipo de soporte	Cilindro de aceite de nitrógeno
Diámetro máximo del orificio pasante del soporte	170mm (cubierta retirada)
Fuerza de sujeción axial	118KN
Presión máxima de la bomba de lodo	10MPa
Flujo máximo de la bomba de lodo	160L/min
Dimensión total del equipo de perforación (L×W×H)	3800×980×1890mm
Dimensión de la estación de potencia (L×W×H)	2080×1100×1660mm
Dimensión de la plataforma de operación (L×W×H)	420×700×1100mm
Peso de la cama	1900KG
Peso del vehículo de potencia	1100KG
Peso de la plataforma de operación	80KG

Características adicionales:

Las redes de protección garantizan la seguridad del operador
El cilindro de aceite compuesto de varilla de doble salida permite el cuerpo de máquina más corto y la carrera máxima, lo que permite la construcción con tuberías de perforación de 3 m para mejorar la eficiencia del trabajo, con velocidad constante y fuerza de empuje y tracción igual
El sistema de control eléctrico está equipado con múltiples protecciones para garantizar la seguridad del equipo y del personal
El portabrocas mecánico de resorte es fiable y duradero, resolviendo eficazmente el problema de fácil fuga de aceite de los portabrocas de cápsula
El módulo de potencia es fácil de adaptar al sitio
Copia de U6 Atlas Copco Eprioc

Aplicación

Los equipos de perforación de núcleo subterráneos de Sinocoredrill cuentan con un diseño avanzado, versátil y compacto que los hace ideales para entornos subterráneos y una amplia gama de aplicaciones.
