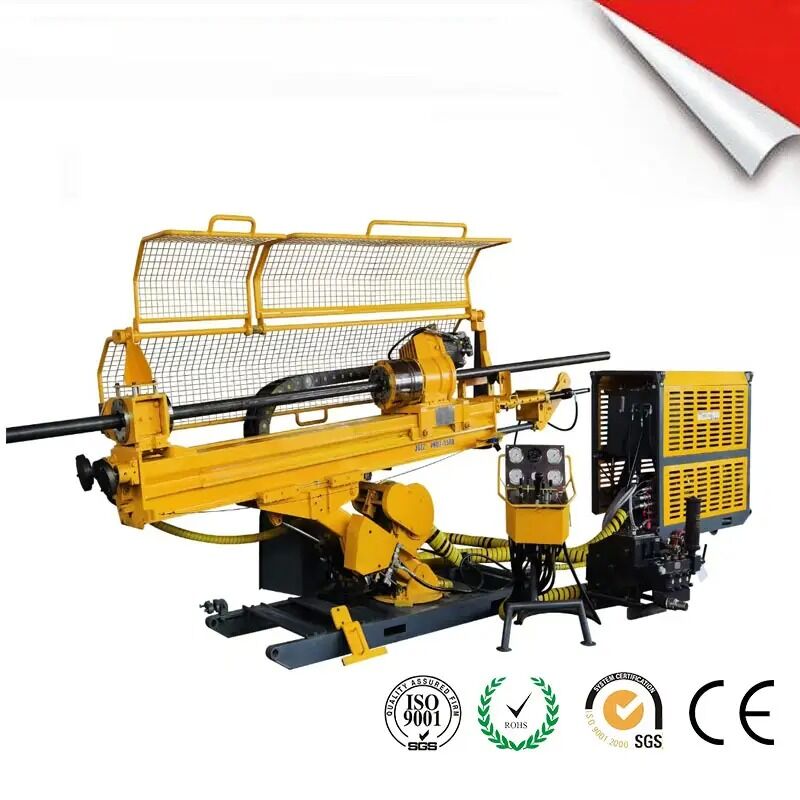

Unidad de perforación de núcleos subterráneos UN1000

Nombre De La Marca:	SINOCOREDRILL
Número De Modelo:	UN1000
Cuota De Producción:	N / A
Condiciones De Pago:	LC, T/T

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO9001

Capacidad de perforación:

BQ1300M; NQ1000M; HQ500M

Solicitud:

Exploración minera；Subterránea；Túnel

Potencia del motor eléctrico/RPM:

75kW (1450r/min)

Par máximo:

1650 nm

Velocidad del husillo:

Se aplicarán las siguientes medidas:

Ángulo de perforación:

0-180° totalmente direccional en el espacio

Resaltar:

equipo de perforación subterránea de núcleos

Unidad de perforación subterránea UN1000

Equipo de perforación de núcleo con garantía

Descripción del Producto

Características clave

Estructura del mástil con fuerza de tracción y empuje iguales

El mástil es la columna vertebral de la plataforma de perforación. El cilindro de aceite de doble barra está directamente conectado al mástil, lo que puede reducir los costos de mantenimiento y proporcionar la misma fuerza de tracción y empuje.La plataforma de perforación UN1000 tiene la capacidad de perforar hacia arriba sin ninguna modificación en el mástilLos dos lados del mástil están equipados con tiras resistentes al desgaste, lo que garantiza una larga vida útil y bajos costes de mantenimiento.

Contenedor de resorte de nitrógeno

La vida útil del cilindro de aceite de nitrógeno puede alcanzar hasta 1 millón de veces, reduciendo en gran medida los costos de mantenimiento del equipo.El enlace entre el mandril y el soporte puede evitar el riesgo de caída del tubo de perforación causada por error humano.

Componentes de cabeza de potencia mecánica

La cabeza de potencia es el núcleo de la plataforma de perforación. La plataforma de perforación PHD adopta un diseño de rodamiento extra grande para mejorar la durabilidad.que pueden hacer frente fácilmente a las operaciones de perforación en varios ángulosLos resbalones se pueden reemplazar rápidamente para satisfacer los requisitos de construcción de las tuberías de perforación B, N y H. El mandril se aprieta con resortes y se libera hidráulicamente,sin la preocupación de fácil fuga de aceite de los chucks de la cápsula.

Especificaciones

Diámetro del agujero de perforación	Profundidad de perforación (hacia abajo/horizontal/hacia arriba)
B. El trabajo	1300 m / 1300 m / 800 m
No	1000m / 1000m / 500m
H.	500m / 500m / 300m
Ángulo de perforación	0-180° en todas las direcciones
Potencia del motor / velocidad	Se aplicarán las siguientes medidas:
Flujo máximo de la bomba principal	145 L/min
Presión máxima de la bomba principal	30MPa
Flujo máximo de la bomba auxiliar	El valor de las emisiones de CO2
Presión máxima de la bomba auxiliar	24MPa
Infarto de alimentación	1.8m
Velocidad de alimentación	0.8m/s
Fuerza de alimentación	108KN
Fuerza de elevación	108KN
Modo de conducción	Motor eléctrico
Diámetro interno del husillo a través del agujero	93 mm
Velocidad del eje	0 a 1400 rpm
Torque máximo	1650Nm
Fuerza de elevación del cabrestante	12KN (tambor vacío) 4KN (tambor completo)
Capacidad de las cuerdas	1300 metros
Velocidad de la cuerda	250m/min (tambor lleno) 90m/min (tambor vacío)
Diámetro del cable de alambre de acero	5 mm
Diferencia de presión de trabajo del cabrestante	20 MPa
Tipo de contenedor	Botella de aceite de nitrógeno
Diámetro máximo de orificio del contenedor	170 (Se ha retirado la cubierta)
Fuerza de sujeción axial	Las demás:
Presión máxima de la bomba de barro	10 MPa
Flujo máximo de la bomba de barro	Se aplican las siguientes medidas:
Dimensión general del equipo de perforación (L × W × H)	Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.
Dimensión de la central eléctrica (L × W × H)	2080 × 1100 × 1660 mm
Dimensión de la plataforma de operación (L × W × H)	Para el uso en vehículos de motor
Peso de la cama	1 900 kg de peso
Peso del vehículo de potencia	1100 kg
Peso de la plataforma de operación	80 kg

Las redes de protección garantizan la seguridad del operador.
El cilindro de aceite compuesto de doble barra permite el cuerpo de la máquina más corto y la carrera máxima, lo que permite la construcción con tuberías de perforación de 3 m para mejorar la eficiencia del trabajo,con velocidad constante y igual fuerza de empuje y tirón.
El sistema de control eléctrico está equipado con múltiples protecciones para garantizar la seguridad del equipo y de las personas.
El volante mecánico de resorte es fiable y duradero, lo que resuelve eficazmente el problema de la fácil fuga de aceite de los volantes de cápsula.
El módulo de energía es fácil de adaptar al sitio.
Es una copia del U6 Atlas Copco Eprioc.

Aplicación

Las plataformas centrales subterráneas de Sinocoredrill tienen un diseño avanzado, versátil y compacto que las hace ideales para el entorno subterráneo y una amplia gama de aplicaciones.
