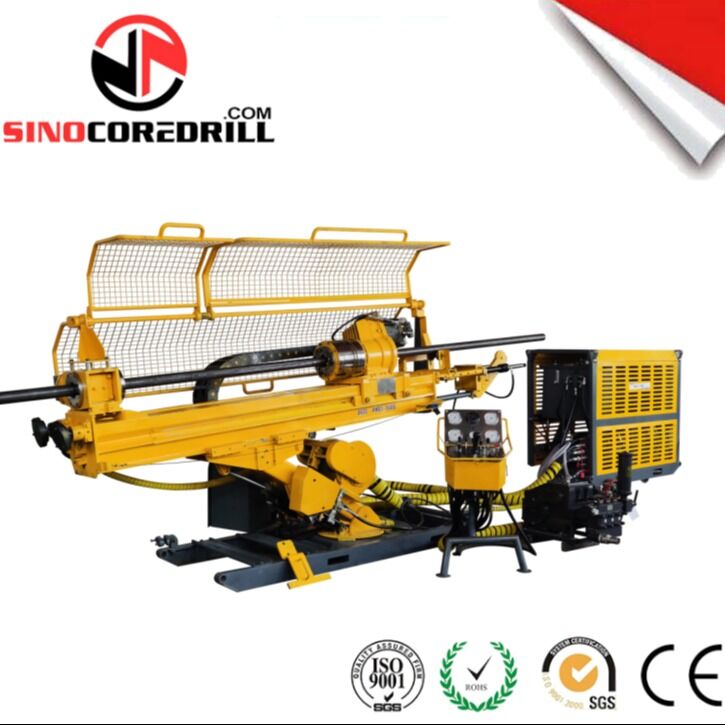

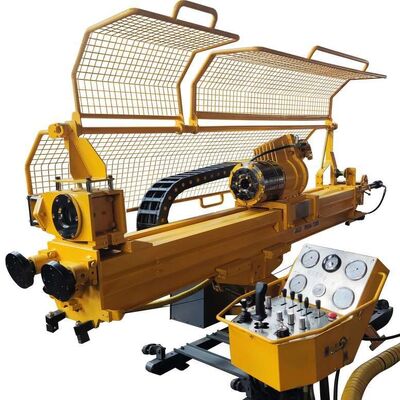

NQ 1000M UN1000 Perforadora de Núcleo Subterránea UN1000 con Par Máximo de 1650Nm
La Perforadora de Núcleo para Túneles UN1000 de SINOCOREDRILL es un sistema de perforación hidráulico avanzado y altamente confiable, diseñado como una alternativa superior a los equipos de perforación para túneles importados. Diseñada tanto para túneles subterráneos como para exploración en superficie, la UN1000 es capaz de manejar una amplia gama de aplicaciones de perforación, incluyendo exploración de núcleos, perforación de ventilación, perforación de pozos de drenaje, operaciones de lechada e investigaciones geológicas multiángulo.
Con tecnología de control hidráulico de vanguardia y un diseño amigable para el operador, la UN1000 mejora significativamente la eficiencia de perforación, reduce los riesgos operativos y mejora la vida útil del equipo. Es la opción ideal para los contratistas que buscan equipos de tunelización potentes, duraderos y rentables.
Sistema de Control y Seguridad Sobresaliente
La UN1000 integra un cabezal de potencia y un soporte de varilla sincronizados, lo que garantiza una operación totalmente coordinada y elimina los accidentes por caída de tuberías de perforación causados por error humano.
Una sola manija de operación permite al operador completar fácilmente:
-
Ajuste de rosca
-
Desconexión de rosca
-
Alimentación rápida
-
Retracción rápida
El sistema está equipado con un mecanismo flotante automático para proteger las roscas de las varillas de perforación durante el ajuste y la desconexión, lo que reduce significativamente los costos de consumo de varillas.
Tres Modos de Perforación Inteligentes
Para satisfacer las diferentes necesidades de perforación subterránea, la UN1000 presenta tres modos de operación coordinados:
-
Modo de Perforación
-
Modo de Alimentación de Varilla
-
Modo de Recuperación de Varilla
Los tres modos logran la cooperación automática entre el cabezal de potencia y el soporte de varilla, duplicando efectivamente la eficiencia de trabajo y mejorando la seguridad en entornos de túneles confinados.
Sistema de Alimentación de Presión Bidireccional
El cilindro hidráulico principal de la UN1000 aplica presión en ambas direcciones de empuje y tracción, lo que la hace adecuada para:
-
Terreno altamente fracturado
-
Estratos rocosos compresivos
-
Perforación en ángulo ascendente y descendente
-
Estabilidad de perforación de agujeros largos
A diferencia de las plataformas de perforación tradicionales que dependen del ajuste de presión de una sola dirección, la UN1000 elimina los procedimientos de ponderación complejos, reduciendo la carga de trabajo del operador y mejorando la eficiencia de la construcción.
Características Clave de la SINOCOREDRILL UN1000
Compacta, Flexible y Optimizada para Túneles
Su tamaño reducido y su estructura de bajo perfil permiten que la plataforma opere de manera segura en túneles estrechos, manteniendo un alto par de perforación y estabilidad.
Sistema de Mandril y Soporte Enlazados
Previene accidentes con tuberías de perforación y mejora la seguridad operativa.
Diseño de Control con una Sola Manija
Reduce en gran medida los requisitos de capacitación del operador y garantiza un rendimiento constante.
Mástil Duradero con Fuerza de Empuje y Tracción Iguales
Un cilindro hidráulico de varilla de doble salida proporciona:
-
Fuerza de tracción/empuje igual
-
Vibración reducida
-
Mayor vida útil del mástil
-
Menor costo de mantenimiento
Soporte de Varilla Asistido por Nitrógeno
El soporte de resorte de nitrógeno tiene una vida útil de hasta 1,000,000 de ciclos, lo que reduce los costos de servicio y garantiza un rendimiento confiable a largo plazo.
Cabezal de Potencia de Alta Resistencia
-
Diseño de rodamiento ampliado
-
Caja de cambios totalmente cerrada
-
Maneja perforaciones multiángulo
-
Acepta varillas de perforación de las series B, N, H con deslizadores de cambio rápido
Sistema de Protección de Seguridad
Equipado con redes de seguridad mecánicas, múltiples protecciones electrónicas y diseño de control ergonómico, lo que garantiza la seguridad del operador durante la construcción subterránea.
Parámetros de Especificación:
| Capacidad de Perforación B |
1300m hacia abajo / 1300m horizontal / 800m hacia arriba |
| Capacidad de Perforación N |
1000m hacia abajo / 1000m horizontal / 500m hacia arriba |
| Capacidad de Perforación H |
500m hacia abajo / 500m horizontal / 300m hacia arriba |
| Ángulo de Perforación |
0-180° en todas las direcciones en el espacio |
| Potencia del Motor Eléctrico/ RPM |
75kW (1450r/min) |
| Flujo Máximo de la Bomba Principal |
145L/min |
| Presión Máxima de la Bomba Principal |
30MPa |
| Flujo Máximo de la Bomba de Servicio |
65L/min |
| Presión Máxima de la Bomba de Servicio |
24MPa |
| Longitud de Alimentación |
1.8m |
| Velocidad de Alimentación |
0.8m/s |
| Fuerza de Alimentación |
108kN |
| Fuerza de Tracción |
108kN |
| Modo de Conducción |
Motor Eléctrico |
| Diámetro del Agujero del Husillo |
93mm |
| Velocidad del Husillo |
0-1400r/min |
| Par Máximo |
1650Nm |
| Fuerza de Elevación del Cabrestante |
12kN (Sin carga) / 4kN (Carga completa) |
| Capacidad de la Cuerda |
1300m |
| Velocidad de la Cuerda |
250m/min (Carga completa) / 90m/min (Sin carga) |
| Diámetro de la Cuerda |
5mm |
| Diferencia de Presión de Trabajo del Cabrestante |
20MPa |
| Tipo de Soporte de Varilla |
Cilindro de Nitrógeno |
| Diámetro Máximo del Agujero del Soporte de Varilla |
170 (sin tapa) |
| Fuerza de Sujeción Axial |
118kN |
| Presión Máxima de la Bomba de Lodo |
10MPa |
| Flujo Máximo de la Bomba de Lodo |
160L/min |
| Dimensión de la Plataforma de Perforación (L×A×H) |
3800×980×1890mm |
| Dimensión de la Unidad de Potencia (L×A×H) |
2080×1100×1660mm |
| Dimensión de la Unidad de Control (L×A×H) |
420×700×1100mm |
| Peso del Cuerpo Principal de la Plataforma de Perforación |
1900kg |
| Peso de la Unidad de Potencia |
1100kg |
| Peso de la Unidad de Control |
80kg |
¿Por Qué Elegir la SINOCOREDRILL UN1000?
-
Reemplaza las plataformas de perforación para túneles importadas con un rendimiento igual o superior
-
Alta confiabilidad y bajo costo de mantenimiento
-
Diseñada específicamente para túneles estrechos y condiciones geológicas adversas
-
Mayor seguridad a través de sistemas de protección mecánica e hidráulica
-
Soporte postventa completo, repuestos originales y servicio global
