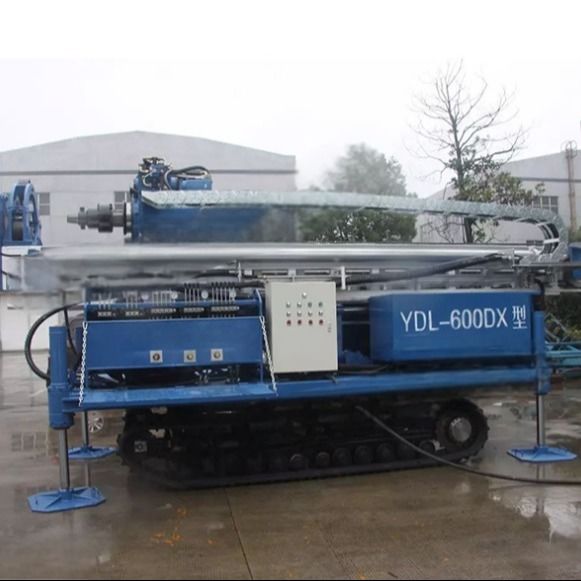

Perforadora de pozos de agua sobre orugas YDL-600DX con carrera de 7 m y capacidad de profundidad de 600 m

Perforadora de pozos de agua sobre orugas YDL-600DX con carrera de 7 m y capacidad de profundidad de 600 m

La YDL-600DX es una perforadora de alto rendimiento, montada sobre orugas y totalmente hidráulica, diseñada para la perforación de pozos de agua profundos, exploración geológica, anclaje de cimientos, perforación geotérmica y diversos métodos de perforación rotativa y percusiva. Diseñada con un impresionante sistema de avance de carrera de 7 metros y equipada con un potente motor hidráulico, cilindros de aceite de elevación alta y un martillo DTH de alta presión, la plataforma ofrece una eficiencia de penetración excepcional, amplia adaptabilidad y bajo costo operativo.

Características principales

1. Potente capacidad de perforación

La YDL-600DX ofrece un fuerte rendimiento de penetración con una profundidad máxima de perforación de 600 metros y un rango de diámetro de pozo de Φ150 a Φ450 mm. Su potente sistema hidráulico, su gran salida de par y su fuerte fuerza de elevación/empuje le permiten manejar geologías complejas y formaciones multicapa con facilidad.

2. Carrera larga de 7 metros para una mayor eficiencia

La plataforma está equipada con un mástil telescópico interno/externo que permite una carrera total del cabezal de potencia de 7 metros, lo que le permite perforar con dos varillas de perforación de 3 metros en una sola alimentación. Esto reduce significativamente el tiempo de adición de varillas y duplica la eficiencia de perforación.

3. Cabezal rotativo de alta torsión y doble velocidad

Con un par máximo de salida de 18.000 Nm, el cabezal rotativo admite el ajuste mecánico e hidráulico de doble velocidad, ofreciendo una amplia gama de velocidades de rotación:

• Variablemente: 0–25 rpm

• Velocidades de engranaje fijas: 3 / 25 / 41 / 50 / 56 / 97 / 120 rpm
  Esta flexibilidad permite que la plataforma se adapte a diversas técnicas de perforación, incluyendo:

• Perforación con martillo DTH

• Perforación con entubación

• Perforación con entubación completa

• Perforación con broca de arrastre rotativa

• Perforación con circulación de aire/lodo

4. Sistema avanzado de avance y extracción

Los cilindros de avance hidráulicos ofrecen hasta 12,8 toneladas de empuje y 30 toneladas de fuerza de retroceso, lo que garantiza un progreso constante en formaciones profundas o duras. La carrera del cilindro de avance es de 3,5 metros, y la carrera del cabezal de potencia es de 7 metros, lo que le da a la plataforma un control superior tanto en operaciones rápidas como precisas.

5. Sujeción hidráulica y absorción de impactos eficientes

El husillo integra un mecanismo de amortiguación telescópico, que protege eficazmente las varillas de perforación y las uniones de las herramientas, especialmente durante las operaciones de montaje y desmontaje. Esto reduce el desgaste de las roscas y mejora la longevidad del equipo.

6. Excelente movilidad y flexibilidad en el sitio

Montada sobre un tren de rodaje de orugas, la plataforma ofrece una transferencia suave en el sitio con una velocidad de desplazamiento de 1,5 km/h y una capacidad de ascenso del 25°. La plataforma incluye cuatro estabilizadores hidráulicos de carrera larga, lo que hace posible la carga/descarga de camiones sin necesidad de una grúa, simplificando la logística y reduciendo los costos auxiliares.

7. Cabrestante de herramientas de alta resistencia

Equipada con un polipasto de herramientas de 2 toneladas, la plataforma permite la elevación rápida y segura de varillas, entubaciones y accesorios.

• Velocidad de elevación: 15 m/min

• Cable de acero: Ø9,3 mm, capacidad de 40 m

8. Operación y estructura flexibles

• Ángulo de perforación ajustable de 0° a 90°, lo que permite la perforación de agujeros verticales o inclinados.

• Distancia mínima al suelo: 250 mm

• Chasis rotativo hidráulico con pasadores de posicionamiento para una mayor estabilidad y adaptabilidad de la perforación.

9. Sistema hidráulico de primera calidad

El sistema de control hidráulico adopta componentes nacionales e importados de alta calidad, lo que garantiza:

• Larga vida útil

• Rendimiento estable

• Tiempo de inactividad mínimo por mantenimiento

10. Compatible con múltiples técnicas de perforación

La YDL-600DX es capaz de manejar una amplia gama de tecnologías de perforación:

• Perforación con barrena seca

• Perforación DTH con aire a alta presión

• Perforación rotativa con entubación completa con lodo

• Martillo neumático con avance de entubación

• Perforación rotativa con broca tricónica

Esta versatilidad la hace adecuada para:

• Pozos de agua profundos

• Perforaciones de pilotes de cimentación

• Anclajes anti-flotación y de retención

• Estabilización y lechada del suelo

Especificaciones técnicas

Conclusión

La perforadora hidráulica sobre orugas YDL-600DX destaca por su eficiencia inigualable, su amplio alcance de aplicación y su diseño fácil de usar para el operador. Ya sea para proyectos de agua a gran escala o para condiciones geológicas desafiantes, proporciona una solución potente y fiable.

Su construcción modular, su sistema hidráulico probado en campo y su carrera de avance extendida la convierten en la herramienta ideal para los contratistas de perforación de alta eficiencia.
