Datos del producto:
|
Tipo: | Plataforma de perforación superficial hidráulica llena de la base | Modelo: | CR26 |
---|---|---|---|
Motor: | WEICHAI WP7.300 7,4 L | Capacidad de perforación: | HQ el 1850M del NQ los 2250M |
Dimensiones del transporte: | 6350×2240×2480m m | ||
Alta luz: | Plataforma de perforación superficial hidráulica llena de la base,Aparejo de taladro de la base de la explotación minera CR12,Aparejo de taladro geológico de la base de la exploración |

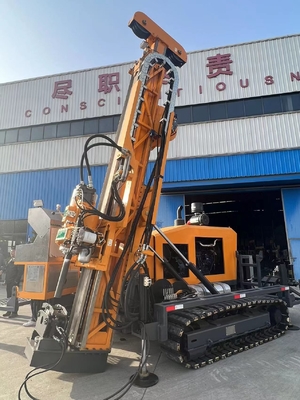

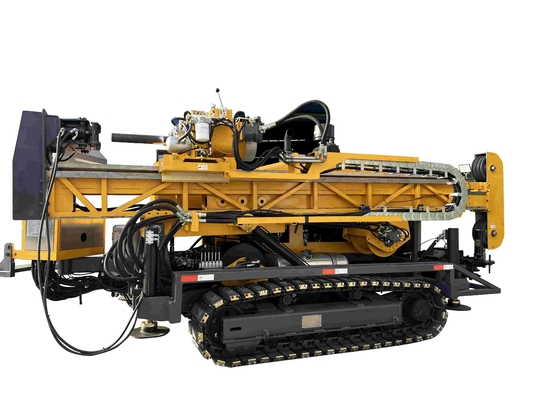

HQ el 1850M Mining Core Drill Rig Exploration Geological Mine Diamond de CR26 NQ los 2250M
La plataforma de perforación hidráulica de la base CR22 es razonable en el diseño, excelente en el funcionamiento, fácil para la operación y conveniente para el mantenimiento.
El aparejo de taladro de la base de hidráulico lleno y del rotor adoptó la tecnología de la base del cable metálico ha sido el tipo dominante aparejo para los depósitos minerales sólidos que prospectaban en condados desarrollados en el mundo. Podría ser aplicado a la exploración y a la prospección de la geología, de la metalurgia, del carbón, del petróleo, del gas natural, del agua subterránea y de otras industrias.
CR22 se puede aplicar a la perforación inclinada y vertical. Siendo un aparejo equipado del diamante y de la perforación mordida aleación del carburo, puede ser utilizado en los campos de la geología, de la metalurgia, de la explotación del cabón, de la industria del arma nuclear y de la medición de la hidrología.
Parametrización para la optimización del tratamiento principal de CR-26
Motor diesel | Modelo | WEICHAI WP7.300 |
Dislocación | 7,4 L | |
Poder | 220 kilovatios (300 HP) | |
RPM clasificada | 2100rpm | |
Capacidad de perforación | BQ | 2850 m |
NQ | 2250 m | |
HQ | 1850 m | |
PQ | 1350 m | |
Cabeza del taladro | Motor de la rotación |
Motor hidráulico de dos velocidades Rexroth de Alemania |
VELOCIDAD DE PERFORACIÓN RPM |
Tres cambios Cambio de Stepless: 0-1250 RPM |
|
Ratios |
1r 8.2:1 2do 4.2:1 3o 1:1 |
|
Abrelatas principal | Manera liding de Sidewises con la impulsión hidráulica | |
Tirada hidráulica (PQ) |
Abierta hidráulicamente, primavera del disco que afianzaba con abrazadera, C cerró normalmente el tipo Diámetro de apriete axial de 294000 N |
|
Max. Torque | 6550 N·m | |
Diámetro del control | 121 milímetros | |
Capacidad de Max. Lifting del eje | kN 270 | |
Max. Feeding Power
|
kN 10 | |
Bomba primaria
|
Pompa hydráulica: Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la nivelación. Con la carga detectando el sistema. |
Productor: Danfoss de Dinamarca 1ra bomba: 280LPM en MPa 35 2da bomba: 260LPM en 31.5MPa 3ro bomba: 130 LPM en 31.5MPa |
El tanque hidráulico | Capacidad | 300 L |
Capacidad del alzamiento principal | Alzando la velocidad (solo alambre) | 0-80 m/min (tambor desnudo) |
Alzando la fuerza (solo alambre) | kN 130 | |
Diámetro de alambre de acero | 22-24 milímetros | |
Longitud del alambre de acero | 55 m | |
Capacidad del alzamiento del cable metálico | Alzando la fuerza (solo alambre) | kN 15 (3372 lbf) (tambor desnudo) |
Diámetro de alambre de acero | 6 milímetros (0,24 pulgadas) | |
Longitud del alambre de acero | 2500 m | |
Palo | Altura del palo | 9,5 m |
Palo que ajusta ángulo | 0°-90° | |
Ángulo de perforación |
45º apagado horizontal a 90ºvertical abajo
|
|
Movimiento de alimentación | 3700 milímetros | |
Movimiento del resbalamiento | 1000 milímetros | |
Tirón de la alimentación | 27 toneladas | |
Empuje de la alimentación | 10 toneladas | |
TIRÓN DE LA BARRA | 3M o los 6m (9.84feet o 19.68feet) | |
Bomba de fango | Tipo | Émbolo triple de la bomba de intercambio |
Modelo | BW320 | |
Volumen de la salida | 320 l/min | |
Presión de la descarga | 8,0 Mpa | |
Abrazadera del pie | Fijación de alcance con abrazadera |
55.5-118 milímetros a través del agujero Ф165mm |
Otros | Peso | 12,50 toneladas |
Dimensiones del transporte | 6350×2240×2480m m | |
Manera del transporte | Correa eslabonada de acero |
Garantía y servicios post-venta:
1. Todas nuestras plataformas de perforación se proporcionan período de garantía y los servicios post-venta, pls entrarnos en contacto con para los detalles.
2. Ofrecemos el soporte técnico permanente a nuestros equipos de perforación, nos entramos en contacto con por favor libremente si usted tiene cualquier pregunta a nuestro equipo de perforación que usted recibió, nosotros le diremos cómo solucionar el problema por el correo electrónico o el teléfono.
