Datos del producto:
|
| Modelo: | Cummins 6CTA (turbocharged y carga refrigerados por agua) | Dislocación: | 8.3L (2,19 galones de los E.E.U.U.) |
|---|---|---|---|
| Poder: | 178kW (240HP) | RPM clasificada (ajuste de la fábrica): | 2200rpm |
| Motor de la rotación: | Fabricante variable y reversible del motor hidráulico doble -: SAUER-DANFOSS | Peso: | 14500 kilogramos (31973 libras) |
| Dimensiones del transporte (L ×H) del × W: | 5900×2240×2500m m (pulgada 232.3×88.1×98.4) | ||
| Alta luz: | Diamond Core Drilling Rig hidráulico lleno,178kW Diamond Core Drilling Rig,plataforma de perforación de la base 2200rpm |
||

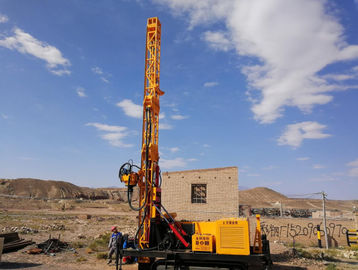

Equipo hidráulico lleno de Diamond Core Rig Geotechnical Drilling
La plataforma de perforación subterráneo hidráulica de la base es conveniente para los agujeros de perforación con el fin de la mina que explora, también ellos se podría utilizar en el proyecto de base, ferroviario superficial de la conservación de la ingeniería, el hacer un túnel, de la construcción y del agua. Usted seguro beneficiado mucho por funcionamiento excelente y confiable él.
I. características principales del aparejo:
1. La bomba de aceite conduce el motor para girar, cilindro hidráulico que trabaja sin una torrecilla.
2. El sistema de rotación, alimentación de la perforadora de la base, bombeando y afianzando con abrazadera confía en la impulsión flúida; haciendo su trabajo de perforación liso que cualquier competidor;
3. La velocidad de perforación rápida puede perforar los agujeros de cualquier ángulo en túnel del trabajo por la columna, batió aplicabilidad;
4. Con la V-guía, el aparejo proporciona el concentrivity más alto sobre un eje principal;
5. Fácil al mantenimiento, a la reparación, al desmontaje, a la instalación y al movimiento.
Toda la plataforma de perforación subterráneo hidráulica de la base se compone de unidad de poder, de cuerpo de máquina, del panel de control, de la unidad de la rotación, del tenedor de barra y de la bomba de fango.
II. parametrización para la optimización del tratamiento principal de HYDX-6
Las figuras en estas tablas se han calculado, sobre la base de experiencias de campo, y pueden razonablemente ser esperadas. La capacidad de perforación real dependerá de las herramientas del en-control y las condiciones, las técnicas de perforación y el equipo utilizaron.
| Motor diesel | Modelo | Cummins 6CTA (turbocharged y carga refrigerados por agua) |
| Dislocación | 8.3L (2,19 galones de los E.E.U.U.) | |
| Poder | 178kW (240HP) | |
| RPM clasificada (ajuste de la fábrica) | 2200rpm | |
| Capacidad de perforación | BQ Diamond Core Rig hidráulico | 2000 m (6560 pies) |
| NQ | 1600 m (5248 pies) | |
| HQ | 1300 m (4264 pies) | |
| PQ Diamond Core Rig hidráulico | 1000 m (3280 pies) | |
| Motor de la rotación | Fabricante variable y reversible del motor hidráulico doble -: SAUER-DANFOSS | |
| RPM | Cambio 0-1100 RPM de Stepless de dos cambios | |
| Ratios de Diamond Core Rig hidráulico | 1r 2.716:1 del 8.776:1 2do | |
| Abrelatas principal | lateralmente deslizar manera con la impulsión hidráulica | |
| Cabeza del taladro | Tirada hidráulica (PQ) | Abierta hidráulicamente, primavera del disco que afianzaba con abrazadera, C cerró normalmente el tipo diámetro de apriete axial de 222 400 N |
| Max. Torque | 6400 N·m (4717 lbf·pie) | |
| Diámetro del control | 121 milímetros (4,76 pulgadas) | |
| Capacidad de Max. Lifting del eje | kN 220 (49456 lbf) | |
| Max. Feeding Power | kN 110 (24728 lbf) | |
| Bomba primaria | Pompa hydráulica: Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la nivelación. Con la carga detectando el sistema. | Fabricante: Bomba de DANFOSS 1r: 200LPM en la bomba 31.5MPa 2do: 120LPM en la bomba 28MPa 3ro: 102 LPM en 16MPa |
| El tanque hidráulico | Capacidad | 420 L (111 galones de los E.E.U.U.) |
| Alzando la velocidad (solo alambre) | 38-70m/min (tambor desnudo) | |
| Capacidad de la tubería | Alzando la fuerza (solo alambre) | 120kN (26976 lbf) |
| Alzamiento | Diámetro de alambre de acero | 22 milímetros (0,86 pulgadas) |
| Longitud del alambre de acero | 50 m (164 pies) | |
| Capacidad del alzamiento del cable metálico | Alzando la fuerza (solo alambre) | kN 15 (3372 lbf) (tambor desnudo) |
| Diámetro de alambre de acero | 6 milímetros (0,24 pulgadas) | |
| Longitud del alambre de acero | 2000 m (6560 pies) | |
| Altura del palo | 11 m (36 pies) | |
| Palo que ajusta ángulo | 0°-90° | |
| Ángulo de perforación de Diamond Core Rig hidráulico | 45º apagado horizontal a 90ºvertical abajo | |
| Palo | Movimiento de alimentación | 3800 milímetro (150 pulgadas) |
| Movimiento del resbalamiento | 1500 milímetros (59 pulgadas) | |
| Tirón de la alimentación | 22000kg (48510 libras) | |
| Empuje de la alimentación | 11000kg (24255 libras) | |
| Rod Pull | 3M o los 6m (9.84feet o 19.68feet) | |
| Tipo | Émbolo triple de la bomba de intercambio | |
| Modelo | BW320 | |
| Bomba de fango | Movimiento | 110m m (4,3 pulgadas) |
| Volumen de la salida | 320.230.165.118 44, 31 galones/minuto de los E.E.U.U. del l/min (84,5, 61,) | |
| Presión de la descarga | 4,0, 5,0, 6,0, Mpa 8,0 (580, 725, 870, 1160 PSI) | |
| Abrazadera del pie | Fijación de alcance con abrazadera | 55.5-117.5 milímetros (2.19-4.63 pulgadas) a través del agujero Ф154mm (6,06 pulgadas) |
| Peso | 14500 kilogramos (31973 libras) | |
| Otros | Dimensiones del transporte (L ×H) del × W | 5900×2240×2500m m (pulgada 232.3×88.1×98.4) |
| Manera del transporte | Correa eslabonada de acero |
