Datos del producto:
|
| Tipo: | Lodo Triplex bomba | Tamaño: | BW250 |
|---|---|---|---|
| Movimiento (milímetros): | 100 | Diámetro del TRAZADOR DE LÍNEAS (milímetros): | 80 65 |
| Eficacia volumétrica: | el 85% | Eficacia total: | el 72% |
| Peso: | 500 KG | Dimession: | 1000*1550*1200m m |
| Alta luz: | bombas de lodo para equipos de perforación,bombas de lodo para equipos de perforación |
||

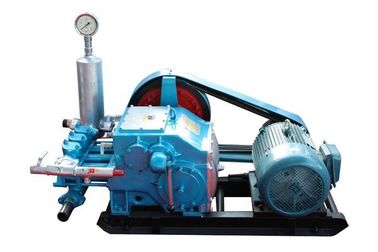

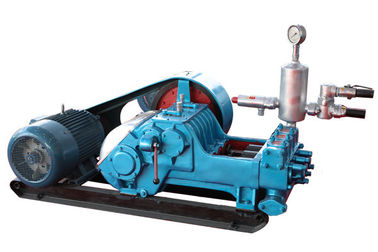

BW250 250L hizo salir la bomba de fango triple horizontal de la mina 6MPa
La bomba de fango triple BW250 es horizontal, tri cilindro, intercambiando la bomba de pistón de triple-actuación. Podía ser ajustado a la diversos presión y flujo. Su presión máxima puede alcanzar tan arriba como Mpa 6 (barra 60).
Tiene las características principales del diseño de los engranajes axiales de la multe-velocidad, del ahorro de energía, simple y compacto, luz adentro. peso y eficacia alta, y durabilidad, en funcionamiento fácil y seguro, mantenimiento y costes de operación bajos. trabaja generalmente bajo condiciones (18-25) de la arena de la viscosidad no más el que 4% de sec.mud cargada en fango, PH-valor (de 7-10) y temperatura del ℃ (de 0-50)
| MODELO | BW-150 | BW-160/10 | BW250 | ||
| TIPO | PISTÓN TRIPLE DE EFECTO SIMPLE | PISTÓN TRIPLE DE EFECTO SIMPLE | PISTÓN TRIPLE DE EFECTO SIMPLE | ||
| MOVIMIENTO (milímetros) | 70 | 70 | 100 | ||
| Diámetro del TRAZADOR DE LÍNEAS (milímetro) | 70 | 70 | 80 | 65 | |
VELOCIDAD DE LA BOMBA ( ) |
222 130 86 57 183 107 71 47 |
200 132 83 55 |
200 116 72 42 |
200 116 72 42 |
|
| DISLOCACIÓN (l/min) |
150 90 58 38 125 72 47 32 |
160 107 67 44 |
250 145 90 52 |
166 96 60 35 |
|
| PRESIÓN (Mpa) |
1,8 3,2 4,8 7,0 2,3 4,0 6,0 7,0 |
2,5 4 6,5 10 |
2,5 4,5 6,0 6,0 |
4,0 6,0 7,0 7,0 |
|
| ENERGÍA de ENTRADA (kilovatios) | 7,5 |
11 (motor eléctrico) 13 (motor diesel) |
15 | ||
| Diámetro del TUBO de SUCCIÓN (milímetro) | 51 | 51 | 76 | ||
| Diámetro del TUBO de DESCARGA (milímetros) | 32 | 32 | 51 | ||
| MASA (kilogramo) | BOMBA | 380 | 500 | ||
| GRUPO | 516 | ||||
|
AGUJERO DE PERFORACIÓN PROFUNDIDAD (m) |
PERFORACIÓN DE BASE DEL DIAMANTE<1500> | <150> |
PERFORACIÓN DE BASE DEL DIAMANTE<1500> PERFORACIÓN DE BASE DE CONVENTROXAL<1000> |
||
| DIMENSIONES (milímetros) |
1840*795*995 (motor eléctrico) 1925*795*1150 (motor diesel) |
1400*860*950 | 1100*995*650 | ||
| PESO (kilogramo) |
560 (motor eléctrico) 630 (motor diesel) |
430 | 650 | ||
Las bombas de fango BW-250 se equipan de las plataformas de perforación a los agujeros de taladro con fango. Durante lodo de perforación la bomba bombea la mezcla al agujero para proporcionar la capa a la pared, para lubricar las herramientas de perforación y para llevar la ruina de la roca hasta la tierra. Se aplica a la perforación geológica de base y a la prospección perforando con profundidad menos de 1500 metros.
| BOMBA DE BW-250 MUD | ||
| Tipo | Horizontal, triple, intercambiando, bomba de pistón de efecto simple | |
| Movimiento | 100m m | |
| Diámetro interior | 80m m | 65m m |
| Velocidad de la bomba (s.p.m) | 200 116 72 42 | 200 116 72 42 |
| Volumen de la salida (l.p.m) | 250 145 90 52 | 116 96 60 35 |
| Presión de la descarga (Mpa) | 2,5 4,5 6,0 6,0 | 4,0 6,0 7,0 7,0 |
| Eficacia volumétrica | el 85% | |
| Eficacia mecánica | el 85% | |
| Eficacia total | el 70% | |
| Energía de entrada/velocidad (kw/r.p.m) | 15/1500 | |
| Polea acanalada múltiple D.P (milímetro) | 410 (B groove*5) | |
| Velocidad de la entrada de la bomba (r.p.m) | 500 | |
| Cabeza máxima de la succión (m) | 2,5 | |
| Diámetro interior de la manguera de la succión (milímetros) | 76 | |
| Diámetro interior de la descarga (milímetro) | 51 | |
| Dimensiones totales (milímetros) | 1100*995*650 | |
| Peso (kilogramo) | 500 (sin poder) | |
