Datos del producto:
|
| Nombre de producto: | Plataforma de perforación de CBM | Tipo: | Plataforma de perforación rotatoria |
|---|---|---|---|
| Tipo del poder: | Diesel | Usos: | petróleo y gas, geotermia, explotation y explotación minera |
| Modelo: | TDR -50 | Sistema: | Hidráulico |
| Alta luz: | equipos hidráulicos de perforación,plataformas de perforación rotatoria |
||

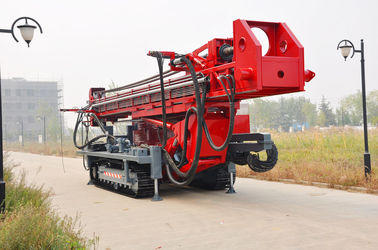

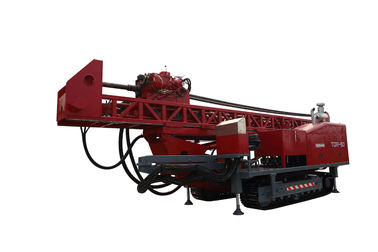

Rotatorio-perforación con la plataforma de perforación universal de CBM de la circulación reversa TDR -50
La plataforma de perforación universal de TDR -50 permite a cada usuario perforar con los métodos siguientes, con los diámetros de la perforación del ″ 3,5 al ″ 47 y las profundidades de perforación hasta 1 200m.
●Rotatorio-perforación con la circulación directa
●Rotatorio-perforación con la circulación reversa
●Perforación de base de la percusión (base del espolón)
●Perforación de base del cable metálico
●Perforación del martillo del Abajo--agujero
●Perforación de la caída libre
●Perforación de la desviación de la dirección
El aparejo de los servies de TDR puede ser uso para el petróleo y gas bajo, drenaje de metano de la capa de carbón, geotermia, explotation de la mina y el uso del pozo de agua profunda del diámetro grande, también puede ser uso para las emisiones de gas de la mina de carbón y abajo el agujero del rescate.
Aparejo de taladro superior multifuncional hidráulico lleno de la impulsión TDR-50
Especificaciones detalladas
1. una el motor
Motor diesel, 6 cilindros, en línea, 2 válvulas, turbocharged intercooled; Culata separados, bloque del marco; Usando la tecnología de alta presión mecánica de la inyección para el sistema de carburante.
El cigüeñal del motor diesel proporciona el poder para la pompa hydráulica a través del acoplador flexible (hecho por KTR en Alemania).
Modelo Motor diesel WD10G330E211
Poder 330 HP (243 kilovatios) @ 2200 RPM
Max.torque Nm@ 1250 1500 RPM
Dislocación 9,726 L
Min Fuel Consumption 210g/kw h
2. sistema hydráulico
Cuatro pompas hydráulicas, tres bombas de pistón volumétricas y una dislocación fija
pompas hydráulicas, todas junto proporcionar el poder para el aparejo. El sistema hydráulico es un circuito abierto con la unidad de filtrado proporcional de la válvula y totalmente del circuito de control. El elemento filtrante puede ser substituido.
La disipación de calor de hidráulico es del enfriamiento de aire forzado. La bomba de pistón volumétrica y la válvula de control proporcional del sistema giratorio y de alimentación son haber diseñado carga-sensible,
cuál controla el flujo de bomba como sea necesario. Todas las ramas hidráulicas son protegidas por la válvula de desbordamiento.
3. soportes e inclinación del palo
El soporte es hecho por la tubería de acero cuadrada pesada, ambos cilindros delanteros y traseros está conectado con el montaje del taladro. Está cerrando el dispositivo en el cargamento y la posición del viaje. Cada soporte podía colocar por sí mismo.
El cilindro del palo tiene extremo del almacenador intermediario, que podría reducir choque cuando va hacia arriba y hacia abajo, y lo hace más estable. La válvula de control podía cambiar velocidad según las necesidades.
4. panel de control
el panel del Arco-oscilación situado en el lado izquierdo, y él pueden contraer debajo del palo al transportar.
El panel de control consiste toda la posición del aparato y de la taladradora. El tablero de la rociada consiste: agua-termómetro, tacómetro, manómetro del aceite, indicador de presión del sistema giratorio, presión
indicador del sistema de alimentación, indicador de presión del sistema de la perforación, presión de la perforación, presión
de la bomba auxiliar etc.
5. resumirse el palo
Resumirse el palo proporciona mucho más recorrido y altura para la cabeza del taladro, y
acorta la longitud de la máquina principal en el transporte. El cilindro de desplazamiento ayuda al palo
con recorrido hasta 3,65 m, y hacen que firmemente entra en contacto con la tierra, por consiguiente,
minimiza la fuerza del montaje del taladro.
Ampliado completamente: 62 pies (m) 18,9
Contraído completamente: 39,4 pies (12 m)
6. sistema de alimentación
La cabeza de impulsión superior es conducida por el cilindro hidráulico y la cadena. Cuando está subiendo, el extremo superior de
el palo podría extendido en el ratio de 1:2, la longitud máxima de la unidad principal es cerca de 46 pies (los 14.02m)
La capacidad de tira de la fuerza 110 230 lbf (50 000Kg)
La capacidad de tira hacia abajo la fuerza 26 455 lbf (12 000Kg)
Velocidad de Max. Pull 80m/min
Movimiento del resbalón del palo los 3.65m
7. sistema de seguridad
El sistema hydráulico del palo se equipa de la válvula hidráulica de la seguridad, cuando sale mal algo
con el sistema hydráulico y gire la unidad está perforando abajo del control, la seguridad hidráulica
la válvula cerrará la unidad principal, así la para de la perforación abajo y evita un accidente.
8. válvula de Lento-alimentación del taladro-Para arriba
El operador podría controlar la presión exactamente a través del taladro-para arriba lentamente de alimentación.
9. Cabeza de impulsión superior
Trajes superiores de la cabeza de impulsión para el pedazo tricónico, el martillo de DTH, el pedazo del eneldo de PDC y el pedazo de diamante que se encuentra
la demanda especial de gira velocidad y el esfuerzo de torsión durante trabajo. La caja de cambios de 4 cambios usando el engranaje de estímulo
impulsión, lubricación de baño del aceite. El motor y la caja de cambios hidráulicos podían prever mucha velocidad
y esfuerzo de torsión que se ajustará.
El ángulo de gira la unidad se podría ajustar según las necesidades, las gamas de 0º (la vertical)--90º.
Diámetro interno del eje de la base del grifo: 76,2 milímetros
11 Llave del poder
Las pinzas se diseñan y se fabrican según el estándar SY/T5074 y API Spec 7K” especificación para el equipo de perforación y bien de mantenimiento”.
El tamaño sonó acoplamiento del ″ de 3 el 1/2 - cuerpo de 8 ″
Max.Torque 100 000 nanómetro
Velocidad de rotación 2,7 – 40 RPM

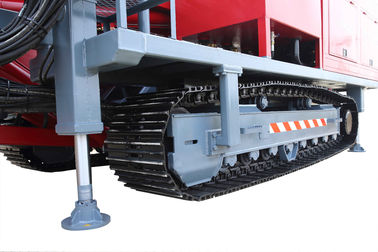

12. Montaje: Correa eslabonada, tren de aterrizaje del excavador
La velocidad de Max.Moving es 3 kilómetros por hora.
13. Jib Boom
Impulsión y control hidráulicos, ayuda rotatoria 180º. Cargue la capacidad 7 605 lbf (3 450 kilogramos).
14. Submarino flotante
El submarino flotante permite para que la junta se mueva en la gama del ″ 3 (76,2 milímetros).
15. Torno
El torno conducido por el motor hidráulico situado detrás del palo, usando para las herramientas de perforación de elevación, tales como barras, tubo de la cubierta, broca, y cuello de taladro, operación del etc. del torno es independiente de la otra función de perforación.
Capacidad de la cuerda del torno 50 m
Rueda vacía que tira de la fuerza 3450 kilogramos
Velocidad vacía de la rueda 60 m/min
cable de acero 13 milímetros, 35 m
16. Línea torno
El aparejo también se equipa de la línea torno, usando para la perforación de base y el otro campo de perforación.
Capacidad de elevación máxima: 1,5 toneladas. (Tambor desnudo)
Diámetro del alambre de acero: 6m m
Capacidad de la cuerda: el 1500m
La velocidad de elevación del solo alambre es 0-280m/min, es ajustable stepless y utilizado para la elevación y monta la detección de los dispositivos.
17. Bomba de la espuma
La bomba de la espuma es conducida por la bomba de pistón hidráulica, horizontal, triple, de efecto simple de la reciprocación.
Dislocación máxima 75 l/min
Presión máxima Mpa 6
18. Lubricador de la herramienta
Lubricador de la herramienta que lubrica la herramienta del taladro para el martillo de DTH.
Flujo del aceite lubricante: 0-12 l./h
almacenamiento: 8 L
19. Sistema eléctrico
Generador y talud conducidos por el motor diesel en conjunto para proporcionar la corriente continua 24V. Todos los cables son protegidos por la línea del sello. Además, todos los circuitos se equipan de cortocircuitado.
Generador 24 V DC
Batería 2 paralelos de las baterías conectados con 12 V
Lámpara principal reflector de 4 halógeno
