Datos del producto:
|
| Descripción: | perforadora hidráulica de la base | modelo: | HYDX -4 |
|---|---|---|---|
| Tipo: | Tipo tipo tipo de la correa eslabonada de Plaform del remolque | Potencia: | 145KW |
| Dimession: | 6250*2220*2500m m | Peso: | 12500kg |
| Bomba de lodo: | BW250 | Velocidad: | 1900rpm |
| Alta luz: | Núcleo equipos de perforación,perforación de base del diamante |
||

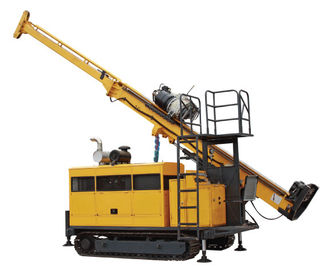

Tipo hidráulico tipo tipo de la correa eslabonada de la perforadora de la base de HYDX -4 de Plaform del remolque
La plataforma de perforación hidráulica de la base HYDX-4 de hidráulico lleno y del rotor adoptó la tecnología del cable metálico que quitaba el corazón, ha sido el tipo dominante aparejo para los depósitos minerales sólidos que prospectaban en condados desarrollados en el mundo. Es también la dirección que se convierte de la técnica de perforación y del equipo de la perforación en China.
Este tipo de aparejo de taladro geológico hidráulico podía substituir productos importados. Podría ser aplicado a la exploración y a la prospección de la geología, de la metalurgia, del carbón, del petróleo, del gas natural, del agua subterránea y de otras industrias.
La plataforma de perforación hidráulica de la base HYDX-4 se equipa de un motor de serie que conduce la bomba. La alimentación y la elevación del rotor se conducen en la estructura del cilindro que empuja directamente, con un movimiento de los 3.5m (11,5 pies).
La rotación del eje es conducida por un solo motor. Tiene cuatro cambios mecánicos de la gama de velocidades, y la velocidad se podría ajustar hidráulicamente con el cambio de las agujas. El aparejo de taladro geológico hidráulico es simple en estructura.
Es ligero y fácil para la transferencia; el palo tiene las funciones del desplazamiento y de la tierra conmovedora; el eje levantó y bajó con el cilindro hidráulico; podría ser doblado para el transporte y la relocalización. El agujero del eje está en diámetro grande.
Ⅱ. Parámetros principales
Capacidad hidráulica del tanque de la bomba primaria de la capacidad principal de la abrazadera del pie del alzamiento del cable metálico otras
| Motor diesel de la plataforma de perforación hidráulica de la base HYDX-4 | Modelo | Cummins 6BTA5.9-C180 (turbocharged y carga refrigerados por agua) |
| Dislocación | 5.9L (1,56 galones de los E.E.U.U.) | |
| Poder | 132Kw (180HP) | |
| RPM clasificada (ajuste de la fábrica) | 2200rpm | |
| Capacidad de la perforación del aparejo de taladro geológico hidráulico | Plataforma de perforación hidráulica de la base del BQ | el 1000m (3280feet) |
| Plataforma de perforación hidráulica de la base del NQ | los 700m (2296 pies) | |
| Aparejo de taladro geológico del HQ | los 500m (1640 pies) | |
| Aparejo de taladro geológico hidráulico de PQ | los 300m (984 pies) | |
| Motor de la rotación | Fabricante Motor-variable hidráulico: SAUER-DANFOSS | |
| RPM | Cambio 0-1100 RPM de cuatro agujas de los cambios | |
| Ratios | 1r 2.652:1 del 4.519:1 4to del 8.171:1 3ro del 14.422:1 2do | |
| Plataforma de perforación hidráulica principal de la base HYDX-4 del taladro | Abrelatas principal | Estilo que gira, manual actuado |
| Tirada hidráulica (PQ) | Abierto hidráulicamente, primavera del disco que afianza con abrazadera, normalmente tipo cerrado diámetro de C de apriete axial de 222 400 N | |
| Aparejo de taladro geológico hidráulico de Max. Torque | 3700 N·m (2727 lbf·pie) | |
| Lleve a cabo el diámetro | 121 milímetros (4,76 pulgadas) | |
| Capacidad de Max. Lifting del eje | kN 150 (33720 lbf) | |
| Plataforma de perforación hidráulica de la base de Max. Feeding Power HYDX-4 | kN 60 (13480 lbf) | |
| Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la pompa hydráulica de la nivelación. Con la carga detectando el sistema. | Fabricante: Bomba de DANFOSS 1r: 148LPM en la bomba 31.5MPa 2do: 120LPM en la bomba 28MPa 3ro: 50 LPM en 16MPa | |
| Plataforma de perforación hidráulica de la base de la capacidad HYDX-4 | 310 L (82 galones de los E.E.U.U.) | |
| Alzando la fuerza (solo alambre) | 57kN (12814 lbf) (tambor desnudo) | |
| Alzando la velocidad (solo alambre) | 38-70m/min (tambor desnudo) | |
| Aparejo de taladro geológico hidráulico del alzamiento | Diámetro de alambre de acero | 18 milímetros (0,71 pulgadas) |
| Longitud del alambre de acero | 50 m (164 pies) | |
| Alzando la fuerza (solo alambre) | 1200 kilogramos (2646 libras) (tambor desnudo) | |
| Alzando la velocidad (solo alambre) | 60-90m/min (tambor desnudo) | |
| Diámetro de alambre de acero | 5,3 milímetros (0,2 pulgadas) | |
| Longitud del alambre de acero | 1000 m (3280 pies) | |
| Altura del palo | 9,6 m (31,49 pies) | |
| Palo que ajusta ángulo | 0°-90° | |
| Ángulo de la perforación | 45º de horizontal a 90ºvertical abajo | |
| Tirón de la alimentación | 15000kg (33075 libras) | |
| Palo | Empuje de la alimentación | 6000kg (13230 libras) |
| Tirón de Rod | 3M o los 6m (9.84feet o 19.68feet) | |
| Movimiento de alimentación | 3500 milímetros (137,80 pulgadas) | |
| Movimiento del resbalamiento | 600 milímetros (23,62 pulgadas) | |
| Tipo | Émbolo triple de la bomba de intercambio | |
| Bomba de fango | Modelo | BW160/10 |
| Movimiento | 70m m (2,76 pulgadas) | |
| Presión de la descarga | 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 PSI) | |
| Fijación de alcance con abrazadera | 55.5-110 milímetros (2.19-4.33 pulgadas) a través del agujero Ф154mm (6,06 pulgadas) | |
| Peso (tipo de la plataforma) | 9300 kilogramos (20506 libras) | |
| Otros | Dimensiones (L×W×H) | 5100×2200×2650m m (pulgada 200×86.6×104.3) |
| Manera del transporte | Correa eslabonada |
