Zapato de Rod de las zapatas del entubado de las brocas HW de la base del diamante con alto índice de penetración |
Datos del producto:
|
Material: | Diamante Sintético, Diamante Natural | Talla disponible: | Serie Q, Serie T2, Serie T6 |
---|---|---|---|
Perfil de la corona: | Estándar | Canales: | Estándar /Descarga facial /Turbo /Espiral |
Hilo: | Estándar DCDMA | Color: | negro |
Aplicación: | Barril sacatestigos convencional y con cable | Uso: | Perforación diamantina de exploración minera |
Alta luz: | HQWL impregnó la broca de la base,DCDMA impregnó la broca de la base,DCDMA Diamond Core Bit |

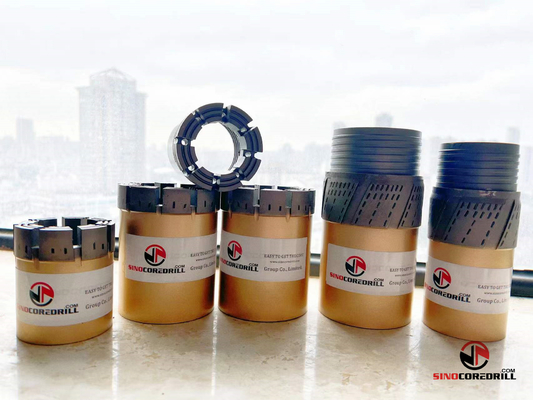

El pedazo de la explotación minera de la identificación 63.5M M de China Qaulity HQWL OD 96M M impregnó la exploración geológica de Diamond Core Drill Bit For
El cristalino polivinílico del diamante sintético es fabricado sinterizando los granos finos de mono cristales sintéticos y en de alta temperatura y de alta presión. Debido a sus ventajas de la alta capacidad del desgaste, alta fuerza compresiva de la dureza caliente y de impacto, es ampliamente utilizado en la exploración geológica, perforación del petróleo, procesos mecánicos, y así sucesivamente.
Los pedazos de base del diamante son ampliamente utilizados en la perforación para la exploración geológica, conservación y ingeniería eléctrica del agua, exploración y construcción de edificios geológica hidráulica, etc.
El sistema de perforación total incluye los pedazos de base, escariando cáscaras, barriles de base, las barras de taladro y la plataforma de perforación.
Tamaño disponible:
Serie del cable metálico: WLA, WLB, WLN, WLH, WLP, WLB3, WLN3, WLH3, WLP3, WLN2, AQ, BQ, NQ, HQ, PQ, SQ, PQ3, HQ3, NQ3, BQ3, NQ2, WL-56, WL-66, WL-76
T2/T de la serie: T2 46, T2 56, T2 66, T2 76, T2 86, T2 101, T46, T56, T66, T76, T86
Serie del TT: TT 46, TT 56
Serie T6: T6 76, T6 86, T6 101, T6 116, T6 131, T6 146
Serie de T6S: T6S 76, T6S 86, T6S 101, T6S 116, T6S 131, T6S 146
Serie de B: B46, B56, B66, B76, B86, B101, B116, B131, B146
Serie de MLC: NMLC, HMLC
Serie de LTK: LTK48, LTK60
Serie de WF: HWF, PWF, SWF, UWF, ZWF
Serie del PESO: RWT, EWT, AWT, BWT, NWT, HWT (solo tubo, tubo doble)
Serie del WG: EWG, AWG, BWG, NWG, HWG (solo tubo, tubo doble)
Serie de WM: EWM, AWM, BWM, NWM, HWM
Otros tamaños: HACHA, BX, NX, HX, TBW, NQTT, HQTT, TNW, 412F, BTW, TBW, NTW, HTW, T6H
Estándar chino: 56m m, 59m m, 75m m, 89m m, 91m m, 108m m, 110m m, 127m m, 131m m, 150m m, 170m m, 219m m, 275m m
Estándar ruso: 59, 76, 93, 112, 132, 152 milímetros
Características de Diamond Bits impregnado
1. Esta herramienta del diamante ofrece con índice de penetración rápido, porque la matriz de nuestros pedazos de diamante impregnados se diseña especialmente (se diseña para exponer nuevos diamantes a la cara que corta de los pedazos mientras que ocurre el desgaste).
2. Puede ayudar a reducir el coste para la perforación del diamante: nuestros pedazos de diamante impregnados se fabrican para dar índices de penetración y vida de servicio óptimos.
3. La dureza y la abrasividad de la formación que se perforará determinada en gran parte el tamaño del diamante, el tipo de la concentración y de la matriz, el etc. óptimos.
Mordió la selección
Al seleccionar un pedazo allí sea 3 factores principales que contribuyen a la toma de decisión
○Dureza de la roca
○Formaciones de roca
○Mordió características
• Dureza de la roca
Escala medida de la dureza de MOHS que usa: La escala de Mohs de la dureza mineral es una escala ordinal cualitativa que caracteriza la resistencia del rasguño de diversos minerales con la capacidad de un material más duro de rasguñar un material más suave.
• Formaciones de roca
Los tipos de la roca son clasificados por su diversas química y estructura. La dureza en teoría es relativa; por lo tanto, las rocas suaves pueden probar más difícil perforar que heavy. También, las mismas formaciones de roca, en ubicaciones diferentes, pueden perforar diferentemente.
Factores que determinan Drillability
○Tamaño de grano
○Dureza de la roca
○Alteración por los agentes atmosféricos y el fracturar
• Mordió características
Matriz – cada uno de las matrices tiene un diverso índice de desgaste. La matriz elegida es ideal cuando hay un equilibrio entre el desgaste del material de matriz y los diamantes que exponen asegurando una alta tasa de penetración y de vida mordida óptima.
Calibre – las dimensiones externas (agujero) e internas (de la base) del pedazo
Altura de la corona – extendiéndose a partir 4m m hasta 14m m en altura. Con coronas más altas disponibles a petición. La altura de la corona se elige basada de profundidad del agujero y de tarifa del desgaste.
Canales – hay diversas configuraciones múltiples del canal dependiendo de las condiciones de perforación
Tamaño estándar del pedazo impregnado de base
Superficie doble del tubo |
||||
Tamaño (superficie taladro de la exploración |
Sistema de la matriz (milímetro |
Sistema imperial (adentro) | ||
Diámetro de agujero |
Diámetro de base |
Diámetro de agujero |
Diámetro de base |
|
BQ |
60 |
36,4 |
2,36 |
1,43 |
NQ |
75,7 |
47,6 |
2,98 |
match1.88 |
HQ |
96,1 |
63,5 |
3.match78 |
2,5 |
PQ |
122,7 |
85 |
4,83 |
3,34 |
Superficie triple del tubo |
||||
NQ3 |
75,7 |
45 |
2,98 |
1,78 |
HQ3 |
96,1 |
61,1 |
3,78 |
2,41 |
PQ3 |
122,7 |
83 |
4,83 |
3,27
|
Parámetros que contribuyen a la perforación
El flujo flúido es otra variable crítica en eficacia de perforación óptima. El líquido debe refrescar con eficacia el pedazo y quitar los cortes de la cara mordida y después transportar estos cortes encima del anillo del agujero a la superficie tan eficientemente como sea posible. El volumen flúido se debe aumentar como índices de penetración aumenta. La velocidad del líquido y su capacidad que lleva de los cortes dependen de la viscosidad flúida. Generalmente, los cortes deben siempre tener una velocidad ascendente de 4 in/sec. (10 centímetro/segundo).
Demasiado volumen flúido puede causar la elevación hidráulica que afecta seriamente al peso mordido real y al funcionamiento por lo tanto de perforación. Si el flujo flúido es demasiado bajo, el pedazo puede llevar prematuramente debido a la acción abrasiva de los cortes. En formaciones de grano fino muy duras, la velocidad flúida se puede reducir intencionalmente para aumentar la erosión de la matriz para exponer nuevos diamantes.
En todos los parámetros de funcionamiento recomendados es importante seleccionar una combinación de RPM y de peso que minimice o elimine preferiblemente la vibración de la columna de sondeo.
Los factores que contribuyen a la vibración de la columna de sondeo son:
• Desalineamiento de la columna de sondeo con el agujero
• Funcionamiento dentro de las gamas críticas de la columna de sondeo
• Peso o velocidad de rotación mordido excesivo
• Dobló el barril o las barras de la base
• Anillo de gran tamaño
Las velocidades rotatorias óptimas dependen de los tipos de la formación que son perforados y de la correlación entre las capacidades del aparejo, equipo periférico que es utilizado, y los estilos de perforación individuales.
RPI (revoluciones por pulgada) es singular el factor más importante a considerar al intentar optimizando vida y productividad mordidas. Es un ratio de la velocidad rotatoria (RPM) al índice de penetración. (Si RPI es demasiado bajo, la pérdida prematura del diamante de la matriz es muy probable. Inversamente, si RPI es demasiado alto, es muy probable que los diamantes se pulan y se caerán los índices de penetración.)
Mantener buen RPI se asegura de que los diamantes permanecen expuestos y de que el pedazo lleva a incluso y a la tarifa controlada. Idealmente, RPI debe estar entre 200 - 250 para todas las brocas impregnadas. Los factores tales como apremios de la vibración o del aparejo de la columna de sondeo pudieron evitar el funcionamiento dentro de una gama óptima de RPI, en este caso un ratio más bajo se utiliza para optimizar el funcionamiento de los pedazos bajo condiciones de perforación adversas.
El peso se aplicó a la broca es la otra variable importante en la optimización de vida mordida y la realización de RPI deseado. El peso tiene que ser suficiente mantener un índice de avance en relación con la velocidad rotatoria (mantener el pedazo penetrante), según lo indicado por el factor de RPI. Sin embargo, un peso que es demasiado alto puede causar la re-impregnación del diamante o el desgaste rápido debido al desmontaje o aún a un fracaso mecánico de la matriz. Demasiado bajo de un peso lleva a menudo a los diamantes de pulido, requiriendo la matriz ser pelado para exponer una nueva capa de diamantes.
Idealmente, la matriz que es utilizada realiza la mejor cuando lleva a la misma tarifa que los diamantes. Si la matriz requiere continúa pelando para alcanzar un índice de penetración aceptable, después se utiliza una matriz más suave (un número más alto de Hayden) si.
Como pauta, el peso en un pedazo impregnado debe nunca exceder 2000-2500 PSI o (² de 1378 N/cm - ² de 1723 N/cm).
Si el pedazo se pule, esmaltado o embotado. Hay diversas técnicas para afilar la matriz y para exponer nuevos diamantes.
• Reduzca la corriente
• Aumente la presión de perforación
• Aumente la presión de perforación y reduzca la corriente
• Reduzca la corriente y la RPM
El modelo de desgaste mordido es una buena referencia para que el operador localice averías los problemas con las resoluciones recomendadas dadas. De acuerdo a las recomendaciones de los parámetros del funcionamiento del taladro y a las especificaciones de la matriz mordida/de los canales, los operadores pueden alterar simplemente configuraciones que es más adecuada a la condición de tierra
