Datos del producto:
|
| Tipo: | Ventilador rotatorio | Tamaño: | HC-25S /HC-251S /HC-30S /HC-301S… etc |
|---|---|---|---|
| Frecuencia: | 50Hz | uso: | Aireación, hospitales y laboratorios SewageMixing y aireación del tratamiento de aguas |
| Gama de presión de aire del ventilador rotatorio: | 0.1-0.5 kgf/cm2s | Nombre: | Ventiladores rotatorios bajos de Hc 251s de la serie de Hc del consumo de energía de poco ruido |
| Alta luz: | ventiladores rotatorios del hc 251s,ventilador rotatorio del lóbulo del hc 30s,ventiladores rotatorios 50hz |
||

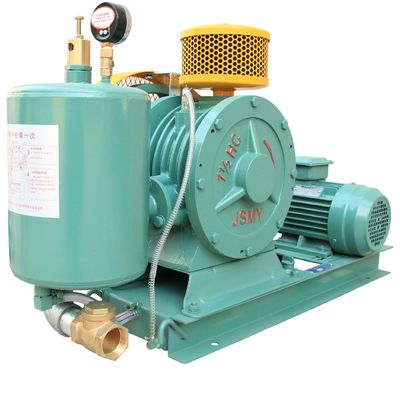

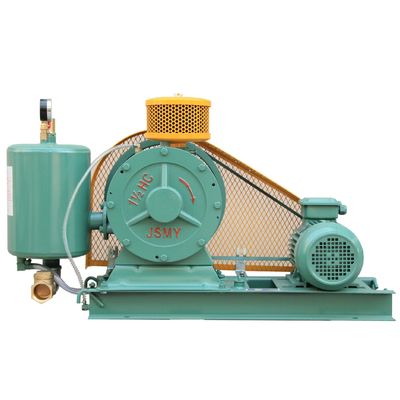

Ventilador rotatorio de poco ruido de la instalación de energía baja de la serie fácil del consumo HC
Estructura del ventilador de la serie de HC y principio de funcionamiento rotatorios
Gama de presión de aire del ventilador rotatorio: 0.1-0.5 kgf/cm2s
El ventilador rotatorio tiene una estructura exquisita y se compone principalmente de seis porciones: motor, filtro de aire, motor principal del ventilador, cámara de aire, base (y el tanque de aceite), boca del goteo del aceite
El ventilador actúa en el rotor excéntrico compensado en el cilindro, él realiza el cambio de volumen entre los lóbulos en la ranura del rotor para chupar adentro, la compresa, y el aire de descarga
Durante la operación, la diferencia de la presión del ventilador se utiliza para enviar automáticamente el aceite lubricante a la boca del goteo, goteo en el cilindro para reducir la fricción y el ruido, y al mismo tiempo para reducir la vuelta del aire en el cilindro
La estructura y el movimiento del ventilador rotatorio
Las características:
. Consumo de energía de poco ruido, baja, operación estable, instalación fácil
. Resistencia a los cambios de carga, flujo de aire estable, con la cámara de aire para el lanzamiento liso del aire
. Materiales excelentes, estructura exquisita y funcionamiento excepcional
Usos:
Especificaciones:
| Agote el diámetro portuario | | | Velocidad | FLUJO DE AIRE | Polea de correa de V | Correa de V | El tanque de aceite | Peso | |||||||
| RPM | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/ | 0.5kgf/cm2 | ventilador | motor | Peso neto | Peso bruto | |||||||
| HC-25S | 3/4" (20) | 0.37KW | 50HZ | 430 | 0,278 | 0,265 | 0,250 | 0,237 | 0,225 | 8" | 3" | A-889 | 1.2L (0.9L) | 40KG | 45KG | |
| HC-251S | 3/4" (20) | 0.55KW | 50HZ | 450 | 0,32 | 0,31 | 0,3 | 0,29 | 0,29 | 8" | 21/2" | A-1016 | 1.5L (1.1L) | 44KG | 51KG | |
| HC-30S | 1" (25) | 0.55KW | 50HZ | 430 | 0,36 | 0,35 | 0,34 | 0,33 | 0,32 | 10" | 3" | A-1118 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-301S | 1" (25) | 0.75KW | 50HZ | 520 | 0,43 | 0,425 | 0,42 | 0,41 | 0,4 | 10" | 31/2" | A-1143 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-40S | 11/4” (23) | 0.75KW | 50HZ | 500 | 0,68 | 0,67 | 0,66 | 0,65 | 0,62 | 12" | 4" | A-1321 | 2.5L (1.7L) | 80KG | 88KG | |
| HC-401S | 11/4” (32) | 1.5KW | 50HZ | 580 | 0,84 | 0,82 | 0,8 | 0,74 | 0,7 | 12" | 41/2" | A-1321 | 2.5L (1.7L) | 85KG | 93KG | |
| HC-50S | 11/2” (40) | 1.5KW | 50HZ | 430 | 1,2 | 1,15 | 1,1 | 1,08 | 1,05 | 14" | 4" | A-1600 | 3.5L (2.3L) | 120KG | 130KG | |
| HC-501S | 11/2” (40) | 2.2KW | 50HZ | 500 | 1,5 | 1,47 | 1,45 | 1,41 | 1,4 | 14" | 41/2" | A-1600 | 3.5L (2.3L) | 125KG | 135KG | |
| HC-60S | 2" (50) | 2.2KW | 50HZ | 450 | 2 | 1,95 | 1,9 | 1,8 | 1,75 | 16" | 5" | B-1880 | 5.5L (3.8L) | 190KG | 223KG | |
| HC-601S | 2" (50) | 4KW | 50HZ | 540 | 2,5 | 2,45 | 2,4 | 2,3 | 2,25 | 16" | 6" | B-1880 | 5.5L (3.8L) | 200KG | 233KG | |
| HC-80S | 21/2" (65) | 4KW | 50HZ | 430 | 2,95 | 2,8 | 2,75 | 2,65 | 2,6 | 18" | 51/2" | B-2108 | 8L (6L) | 250KG | 268KG | |
| HC-801S | 21/2" (65) | 5.5KW | 50HZ | 500 | 3,65 | 3,6 | 3,5 | 3,4 | 3,3 | 18" | 6" | B-2134 | 8L (6L) | 275KG | 293KG | |
| HC-100S | 3" (80) | 5.5KW | 50HZ | 390 | 4,5 | 4,45 | 4,4 | 4,3 | 4,2 | 20" | 51/2" | B-2362 | 20L (16L) | 375KG | 395KG | |
| HC-1001S | 3" (80) | 7.5KW | 50HZ | 420 | 5,6 | 5,5 | 5,4 | 5,3 | 5,2 | 20" | 6" | B-2362 | 20L (16L) | 390KG | 410KG | |
Dibujos e instalación del ventilador rotatorio
Unidad: milímetro
Unidad: milímetro
| Modelo | B | C | D | E | F | G | H | Yo | J | K | L | M | N | O | Tamaño de P | |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4" |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4" |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
