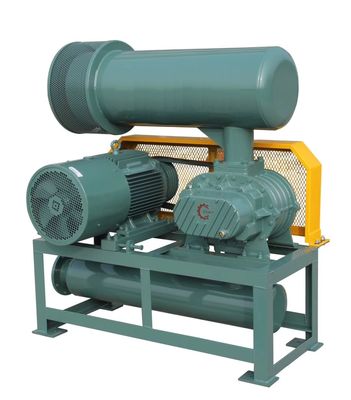

El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres

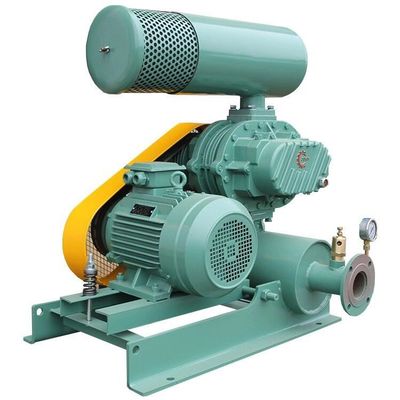

El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres
El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres

Ampliación de imagen :  El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres

Datos del producto:
Lugar de origen: China
Nombre de la marca: JSMY
Certificación: ISO9001
Número de modelo: SL4005/SL5003/SL5006 /SL5009
Pago y Envío Términos:
Cantidad de orden mínima: N/M
Precio: Negotiable
Detalles de empaquetado: Paquete estándar de la exportación
Tiempo de entrega: 1 semana
Condiciones de pago: L/C, T/T

El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres

descripción
Tipo: Ventilador de las raíces Tamaño: SL4005/SL5003/SL5006 /SL5009. .etc
Manera de enfriamiento: Refrigerado y refrigerado por agua uso: Ventilador o vacío
Sitio instalado: temperatura interior, al aire libre, ambiente, si hay un lugar peligroso Drivingway: Acoplamiento, V-correa
Alta luz:

tipo ventilador de las raíces sl4005

,

ventilador de la raíz del aire sl4005

,

ventilador refrigerado por agua de la raíz del aire



Ventilador doble de las raíces del tanque de aceite del Tres-lóbulo de poco ruido de la estructura compacta





Descripción de producto



1)El ventilador de las raíces es una fan volumétrica.

2)El flujo de aire es proporcional a la velocidad. El impeledor del tres-lóbulo gira cada vez, y dos impeledores para respirar y para agotar por tres veces

Comparado con el tipo del dos-lóbulo, la pulsación del gas es menos, los cambios de carga son más pequeños, la fuerza mecánica es más fuerte, el ruido es bajo, y la vibración es pequeña

3) Hay impeledores del tres-lóbulo 2pcs en los dos ejes paralelos. El hueco leve está entre los impeledores y la superficie interna del tanque elíptico y cada impeledor.

El impeledor gira a una velocidad constante en la dirección opuesta. Una determinada cantidad de gas rodeado por el tanque y los impeledores se transporta de lado de la succión para agotar el lado

4) Cada impeledor y de la sincronización engranaje siempre para guardar la posición correcta de la fase, contacto mutuo no se sucede, así que puede ser acelerado sin la lubricación interna, es operación simple, estable y funcionamiento, se adapta a los diversos propósitos y aplicaciones en una amplia gama de campos.





Principio de funcionamiento de tres impeledores del lóbulo

El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 0



Estructura principal

El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 1





Características principales:

  • Conducido por los engranajes síncronos helicoidales: Transmisión equilibrada, de poco ruido
  • Adopción de la curva avanzada del impeledor en el mundo: aumento del ratio del volumen, eficacia alta
  • Todos los transportes se importan de NSK o SKF que lleva, tiene bueno cargando funcionamiento y curso de la vida largo.
  • El sello de aceite es sello usado del CR importado de los E.E.U.U.
  • La manera de enfriamiento es refrigerada y refrigerada por agua
  • El impeledor utiliza la estructura integrada del impeledor y del eje. Evita los defectos de la estructura de la fractura del eje del impeledor.
  • Estructura compacta, la misma entrada y estructura del impeledor del mercado, instalación flexible
  • Hay diversas maneras de la instalación. El ventilador se puede instalar en entrada de aire horizontal y entrada de aire vertical usando la misma parte inferior
  • Puede también cambiar la posición del eje impulsor, la derecha o la impulsión de eje izquierda, eje superior o una impulsión de eje más baja
  • La estructura doble del tanque de aceite, lubricación del chapoteo se utiliza en el extremo del engranaje y el extremo de la impulsión, que mejora la mejor disipación de calor, y también mejora el mejor efecto de la lubricación del transporte y del engranaje
  •



El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 2El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 3

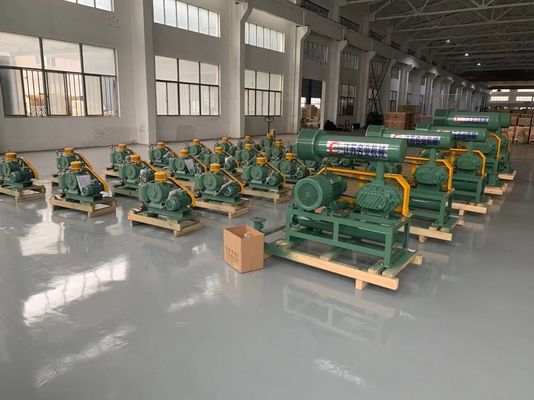

Referencia de las instalaciones del ventilador de las raíces





El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 4

El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 5



Centro de mecanización del CNC del impeledor



El impeledor es el impeledor y el eje integrado formados de QT500-7. Es procesado integralmente por el centro de mecanización para evitar los defectos causados por la separación del impeledor y del eje (deformación, extensión termal, desalineamiento, desgaste, los etc.)





El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 6El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 7El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 8El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 9





Centro de la prueba de funcionamiento del ventilador de las raíces



Nuestra compañía utiliza el sistema de prueba del ventilador de las raíces del microordenador que es desarrollado en común por nuestras instituciones bien conocidas del desarrollo y de investigación de la prueba en China bajo dirección técnica de compañías japonesas y americanas.

Este sistema de prueba introduce la adquisición y el sistema de vigilancia avanzados de la señal de CRAS

Según el estándar industrial nacional <>>, se equipa de los diversos sensores de la señal e instrumentos de la exhibición que cumplen los requisitos de la exactitud de la prueba, de la alta confiabilidad y de la observación fácil.

Recoge el flujo de aire, la presión de viento, el ruido, la vibración, la velocidad, la temperatura, la corriente, el voltaje y otras señales en el ordenador. Puede realizar que la supervisión en línea, el análisis, el almacenamiento de registro por el ordenador, y es el nivel principal entre contrapartes nacionales





El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 10El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 11



Modelo Selection del ventilador de las raíces:

  1. Uso: Ventilador o vacío
  2. Propiedades del aire: nombre del aire, estado, temperatura, si es corrosivo y explosivo.

En el caso del aire mezclado, indique por favor el ratio de composición y el peso molecular.

  1. Presión: Kgf/cm2s, mmH2 o, mmHg, PA
  2. Flujo de aire: M3 /min la condición de referencia (N: 01, una presión atmosférica estándar, flujo de aire del estado del aire seco)

Condición estándar (S: 201, una presión atmosférica estándar, flujo de aire del estado de la humedad relativa el 65%)

Condición de la succión (temperaturepressure de la succión, valor de la temperatura)

  1. Sitio instalado: temperatura interior, al aire libre, ambiente, si hay un lugar peligroso
  2. Motor: modelo, de potencia de salida, número de polos, otros requisitos
  3. Drivingway: Acoplamiento, V-correa
  4. Otros: Tiempo en marcha, accesorios y recambios, color de pintura
  5. La gama permisible del flujo de aire en la presión especificada es el ±5%





Especificaciones

modelo

Extractor

Diámetro portuario

(Milímetro)



Velocidad

Diversa presión para diverso flujo de aire de la entrada (M3/min)yelpoderdeleje(kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
RPM 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa

M3/

minuto

Kilovatio

M3/

minuto

kilovatio

M3/

minuto

Kilovatio

M3/

minuto

Kilovatio

M3/

minuto

Kilovatio

M3/

minuto

Kilovatio

M3/

minuto

Kilovatio M3 /min Kilovatio





SL

4005



50

(2")

1000 2,46 0,80 2,11 1,30 1,88 1,80 1,67 2,40 1,48 2,90 1,25 3,50
1200 3,11 0,90 2,78 1,60 2,53 2,20 2,32 2,90 2,13 3,50 1,91 4,20 1,76 4,70
1400 3,76 1,10 3,43 1,80 3,18 2,60 2,97 3,30 2,78 4,10 2,56 4,90 2,42 5,50
1600 4,41 1,20 4,08 2,10 3,83 2,90 3,62 3,80 3,43 4,70 3,22 5,60 3,07 6,30
1800 5,06 1,40 4,73 2,30 4,48 3,30 4,27 4,30 4,08 5,30 3,87 6,20 3,72 7,10
2000 5,71 1,50 5,38 2,60 5,13 3,70 4,92 4,80 4,73 5,90 4,52 6,90 4,38 7,90
2200 6,36 1,70 6,03 2,80 5,78 4,00 5,57 5,20 5,38 6,40 5,18 7,60 5,03 8,70



SL

5003



65

(2.5")

800 2,37 1,00 2,02 1,60 1,75 2,10 1,63 2,60 1,43 3,20 1,23 4,02
1000 3,18 1,30 2,83 2,00 2,56 2,60 2,43 3,30 2,13 4,00 1,95 4,60 1,75 5,50
1200 3,98 1,50 3,63 2,40 3,36 3,20 3,13 4,00 2,93 4,80 2,75 5,60 2,59 6,40
1400 4,78 1,80 4,43 2,70 4,16 3,70 3,94 4,60 3,74 5,60 3,56 6,50 3,39 7,40 3,24 8,40
1600 5,59 2,10 5,24 3,00 5,17 4,20 4,94 5,30 4,68 6,40 4,56 7,40 4,29 8,50 4,14 9,60
1800 6,39 2,30 6,04 3,50 5,87 4,70 5,75 5,90 5,45 7,10 5,17 8,50 5,09 9,60 4,98 10,80
2000 7,20 2,60 6,85 3,90 6,66 5,30 6,54 6,60 6,35 7,90 6,06 9,60 5,80 10,60 5,65 12,00
2200 8,00 2,80 7,65 4,30 7,38 5,80 7,16 7,30 6,96 8,70 6,78 10,6 6,61 11,70 6,45 13,20

























































modelo

Extractor

diámetro del puerto

(Milímetro)



Velocidad

Diversa presión para diverso flujo de aire de la entrada (M3/min)yelpoderdeleje(kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilovatio M3 /min kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio



SL

5006



100

(4")

800 3,84 1,30 3,35 2,20 2,97 3,00 2,66 3,80 2,38 4,70 2,12 5,50
1000 5,34 1,70 4,98 2,70 4,78 3,80 4,66 4,80 4,53 5,90 4,38 6,90 3,97 7,90
1200 6,36 2,00 6,25 3,30 6,01 4,50 5,88 5,80 5,46 7,00 4,98 8,88 4,65 9,50
1400 7,88 2,30 7,78 3,80 7,56 5,30 7,46 6,70 7,23 8,20 6,90 9,70 6,56 11,10 6,34 12,60
1600 9,70 2,70 9,55 4,30 9,37 6,00 9,12 7,70 8,76 9,40 8,21 11,00 8,05 12,70 7,88 14,40
1800 11,13 3,00 11,00 4,90 10,67 6,80 10,23 8,70 9,88 10,50 9,50 12,40 9,18 14,30 8,89 16,20
2000 12,39 3,30 12,22 5,40 11,78 7,50 11,56 10,20 11,34 11,70 11,11 13,80 10,89 15,90 10,22 18,00
2200 13,64 3,70 13,15 6,00 12,78 8,30 12,46 10,60 12,18 12,90 11,93 15,20 11,69 17,50 11,48 19,80



SL

5009



100

(4")

800 5,83 1,70 5,20 2,90 4,72 4,20 4,32 5,40 3,96 6,00 3,62 6,90
1000 7,98 2,10 7,67 3,70 7,32 5,20 7,04 6,70 6,80 8,30 6,45 9,30
1200 9,50 2,60 8,87 4,40 8,39 6,20 7,99 8,10 7,63 9,90 7,21 10,90
1400 11,33 3,00 10,71 5,10 10,23 7,30 9,82 9,40 9,47 11,60 9,12 12,60
1600 13,17 3,40 12,54 5,90 12,03 8,30 11,66 10,80 11,30 13,20 10,78 15,20
1800 15,00 3,90 14,38 6,60 13,90 9,40 13,49 12,10 13,14 14,90 12,14 16,90
2000 16,84 4,30 16,21 7,40 15,73 10,40 15,33 13,50 14,97 16,50 13,57 18,50
2200 18,67 4,70 18,05 8,10 17,57 11,50 17,16 14,80 16,81 18,20 16,11 20,20





modelo

Agote el diámetro portuario

(Milímetro)



Velocidad

Diversa presión para diverso flujo de aire de la entrada (M3/min)yelpoderdeleje(kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilovatio M3 /min kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio



SL

6005



80

(3")

800 4,63 1,70 4,07 2,70 3,65 3,60 3,29 4,60 2,97 5,60 2,68 6,60 2,42 7,60
1000 6,13 2,10 5,57 3,30 5,14 4,60 4,78 5,80 4,46 7,10 4,17 8,30 3,91 9,50 3,66 10,80
1200 7,62 2,50 7,07 4,00 6,64 5,50 6,28 7,00 5,96 8,50 5,67 10,00 5,76 11,50 5,00 12,90
1400 9,12 2,90 8,56 4,60 8,13 6,40 7,77 8,10 7,45 9,90 7,17 11,60 6,90 13,40 6,65 15,10
1600 10,61 3,30 10,06 -- 9,63 7,30 9,27 9,30 8,95 11,30 8,66 13,30 8,40 15,30 8,15 17,30
1800 12,11 3,70 11,55 6,00 11,12 8,20 10,76 10,50 10,44 12,70 10,16 14,90 9,89 17,20 9,64 19,40
2000 13,60 4,10 13,05 6,60 12,62 9,10 12,26 11,60 11,94 14,10 11,65 16,60 11,39 19,10 11,14 21,60



SL

6008



125

(5")

800 7,41 2,30 6,51 3,80 5,83 5,40 5,25 7,00 4,74 8,60 4,28 10,20 3,86 11,80
1000 10,45 2,80 9,88 4,80 9,46 6,80 9,12 8,80 8,53 10,80 8,21 12,80 7,88 14,80 7,12 16,70
1200 12,98 3,40 12,29 5,80 11,61 8,20 11,12 10,50 10,52 12,90 10,21 15,30 9,64 17,70 9,25 20,10
1400 15,58 3,90 15,12 6,70 14,77 9,50 14,42 12,30 13,91 15,10 13,45 17,90 13,01 20,70 12,64 23,40
1600 16,97 4,50 16,45 7,70 15,99 10,90 15,43 14,10 14,97 17,20 14,35 20,40 13,67 23,60 13,03 26,80
1800 19,67 5,10 19,46 8,70 18,99 12,20 18,50 15,80 18,10 19,40 17,78 23,00 17,40 26,60 17,03 30,10
2000 21,75 5,60 20,85 9,60 20,17 13,60 19,59 17,60 19,08 21,60 18,62 25,50 18,20 29,50 17,81 33,50



modelo

Extractor

diámetro del puerto

(Milímetro)



Velocidad

Diversa presión para diverso flujo de aire de la entrada (M3/min)yelpoderdeleje(kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilovatio M3 /min kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio



SL

6015



150

(6")

800 14,90 3,60 14,22 6,60 13,94 9,60 12,86 12,60 10,40 14,30 8,70 16,30
1000 19,38 4,60 18,71 8,30 17,43 12,00 16,34 15,80 15,20 19,93 14,20 22,93
1200 22,87 5,50 21,20 10,00 19,91 14,40 18,83 18,90 17,83 21,40 16,07 23,40
1400 27,36 6,40 25,68 11,60 24,40 16,80 23,31 22,10 22,02 25,00 20,12 28,00
1600 31,84 7,30 30,17 13,30 28,88 19,30 27,80 25,20 26,21 28,60 24,56 31,60
1800 36,33 8,20 34,65 14,90 33,37 21,70 32,28 28,40 30,40 32,20 27,49 36,20
2000 40,81 9,10 39,14 16,60 37,85 24,10 36,77 31,50 34,59 35,70 30,50 39,70



SL

7006



100

(4")

700 6,93 2,10 6,26 3,60 5,75 5,00 5,32 6,40 4,94 7,80 4,59 9,30 4,27 10,70 4,24 10,90
800 8,15 2,50 7,48 4,10 6,97 5,70 6,54 7,30 6,16 9,00 5,81 10,60 5,50 12,20 5,20 13,80
1000 10,59 3,10 9,92 5,10 9,41 7,10 8,98 9,20 8,60 11,20 8,25 13,20 7,94 15,30 7,64 17,30
1200 13,03 3,70 12,36 6,10 11,85 8,60 11,42 11,00 11,04 13,40 10,69 15,90 10,38 18,30 10,08 20,80
1400 15,47 4,30 14,81 7,10 14,29 10,00 13,86 12,80 13,48 15,70 13,13 18,50 12,82 21,40 12,52 24,20
1600 17,91 4,90 17,25 8,20 16,73 11,40 16,30 14,70 15,92 17,90 15,58 21,20 15,26 24,40 14,96 27,70







modelo

Extractor

diámetro del puerto

Milímetro



velocidad

Diversa presión para diverso flujo de aire de la entrada (M3/min)yelpoderdeleje(kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilovatio M3 /min kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio



SL

7011



150

(6")

700 12,99 3,30 11,87 5,90 11,77 8,60 11,45 11,20 10,98 13,80 10,09 16,40 9,56 19,00
800 16,23 3,80 15,11 6,80 14,78 9,80 14,54 12,80 13,90 15,70 13,33 18,70 12,80 21,70 12,11 24,70
1000 20,71 4,80 19,59 8,50 18,74 12,20 18,02 16,00 17,38 19,70 16,81 23,40 16,28 27,10 14,79 30,90
1200 24,88 5,70 24,11 10,00 23,25 14,50 22,52 19,00 21,88 23,40 21,31 27,90 20,78 32,40 19,28 36,90
1400 29,72 6,50 28,59 11,70 27,73 16,90 27,00 22,10 26,36 27,40 25,79 32,60 25,26 37,80 24,76 43,00
1600 33,20 7,40 32,07 13,40 31,21 19,30 30,48 25,30 29,84 31,30 29,27 37,20 28,74 43,20 28,24 49,20



SL

7018



200

(8")

700 21,55 4,80 19,79 9,10 18,45 13,40 17,33 17,60 16,30 18,50 14,80 19,50
800 26,22 5,50 25,46 10,40 24,12 15,30 23,56 20,20 22,70 26,50 20,70 30,50
1000 32,54 6,90 30,79 13,00 29,45 19,10 28,32 25,20 27,60 30,34 25,60 35,34
1200 39,87 8,30 38,12 15,60 36,77 22,90 35,65 30,20 34,90 35,60 32,63 40,60
1400 47,20 9,70 45,44 18,20 44,10 26,70 42,98 35,30 40,00 39,45 37,00 44,45
1600 54,53 11,00 52,77 20,80 51,43 30,60 50,30 40,30 48,65 44,20 43,55 50,20









modelo

Extractor

diámetro del puerto

Milímetro



Velocidad

Diversa presión para diverso flujo de aire de la entrada (M3/min)yelpoderdeleje(kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilovatio M3 /min kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio



SL

8016



200

(8")

700 20,38 7,05 18,18 10,56 16,54 14,36 15,11 17,37 13,90 21,58 12,80 25,78
850 25,87 8,56 23,67 13,38 22,02 17,44 20,60 21,10 19,39 26,20 18,29 31,30
1000 31,35 10,08 29,16 15,09 27,51 20,52 26,09 24,82 24,88 30,82 23,78 36,82 22,72 42,83 21,80 48,83
1150 36,84 11,59 34,65 17,35 33,00 23,59 31,57 28,54 30,37 35,45 29,27 42,35 28,21 49,25 27,29 56,15
1250 40,50 12,60 38,30 18,86 36,66 25,65 35,23 31,02 34,02 38,53 32,93 46,03 31,87 53,53 30,95 61,04
1400 45,99 14,11 43,79 21,12 42,15 28,72 40,72 34,75 39,51 43,15 38,41 51,55 37,35 59,96 36,44 68,36
1500 49,65 15,11 47,45 22,63 45,80 30,78 44,38 37,23 43,17 46,23 42,07 55,24 41,01 64,24 40,10 73,24



SL

8024



250

(10")

700 30,85 9,34 27,73 14,94 25,32 20,92 23,29 25,74 21,54 32,04 19,95 38,33
850 39,07 11,34 35,95 18,14 33,54 25,41 31,51 31,26 29,76 38,90 28,17 46,54
1000 47,29 13,34 44,17 21,34 41,76 29,89 39,73 36,77 37,98 45,77 36,39 54,76
1150 55,51 15,34 52,39 24,54 49,98 34,37 47,95 42,29 46,20 52,63 44,61 62,97
1250 60,99 16,67 57,87 26,67 55,46 37,36 53,43 45,97 51,68 57,21 50,09 68,45
1400 69,21 18,67 66,09 29,87 63,68 41,85 61,65 51,48 59,90 64,27 58,31 76,66
1500 74,69 20,01 71,57 32,00 69,16 44,84 67,13 55,16 65,38 68,65 63,79 82,14







modelo

Puerto de extractor

Diámetro

(Milímetro)



Velocidad

Diversa presión para diverso flujo de aire de la entrada (M3/min)yelpoderdeleje(kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilovatio M3 /min kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio





SL

9020





250

(10")

700 34,83 10,06 31,68 16,32 29,26 23,00 27,20 28,40 25,44 35,35 23,81 42,31
850 43,92 12,22 40,77 19,82 38,35 27,93 36,29 34,48 34,53 42,93 32,89 51,38
1000 53,01 14,37 49,86 23,32 47,43 32,86 45,37 40,57 43,62 50,50 41,98 60,44 40,47 70,38 39,13 80,32
1150 62,09 16,53 58,94 26,82 56,52 37,79 54,46 46,65 52,70 58,08 51,07 69,51 49,55 80,94 48,22 92,37
1250 68,15 17,96 65,00 29,15 62,58 41,08 60,52 50,71 58,76 63,13 57,13 75,55 55,61 87,98 54,28 100,40
1400 77,24 20,12 74,09 32,64 71,66 46,01 69,60 56,79 67,85 70,71 66,21 84,62 64,70 98,54 63,36 112,45
1500 83,30 21,56 80,15 34,98 77,72 49,30 75,66 60,85 73,91 75,76 72,27 90,67 70,76 105,57 69,42 120,48







SL

9030







300

(12")

700 52,65 13,82 48,12 23,54 44,68 33,83 41,78 42,20 39,24 52,61 36,97 63,01
850 66,25 16,79 61,71 28,58 58,27 41,08 55,37 51,24 52,83 63,88 50,57 76,52
1000 79,84 19,75 75,31 33,62 71,86 48,32 68,96 60,28 66,43 75,15 64,16 90,02
1150 93,43 22,71 88,90 38,67 85,46 55,57 82,56 69,33 80,02 86,43 77,75 103,52
1250 102,49 25,67 97,96 43,71 94,52 62,82 91,62 78,37 89,08 97,70 86,82 117,03
1400 116,09 27,65 111,56 47,07 108,11 67,65 105,21 84,40 102,68 105,21 100,41 126,03
1500 125,15 29,62 120,62 50,44 117,18 72,49 114,28 90,43 111,74 112,73 109,47 135,03
Modelo

Agote el diámetro portuario

(Milímetro)



Velocidad

Diversa presión para diverso flujo de aire de la entrada (M3/min)yelpoderdeleje(kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilovatio M3 /min kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio M3 /min Kilovatio





SL

10027





300

(12")

800 74,04 17,21 69,22 29,60 65,60 42,71 62,59 53,39 59,88 66,58 57,57 79,77
900 79,06 19,36 74,24 33,30 70,63 48,05 67,61 60,07 64,90 74,90 62,59 89,74
1000 89,11 21,51 84,29 37,00 80,67 53,39 77,66 66,74 74,95 83,23 72,64 99,71 70,32 116,19 68,32 132,68
1100 99,16 23,66 94,34 40,70 90,72 58,73 87,70 73,42 84,99 91,55 82,68 109,68 80,37 127,81 78,36 145,94
1250 114,23 26,89 109,41 46,25 105,79 66,74 102,77 83,43 100,06 104,03 97,75 124,64 95,44 145,24 93,43 165,85
1400 129,30 30,11 124,47 51,80 120,86 74,74 117,84 93,44 115,13 116,52 112,82 139,59 110,51 162,67 108,50 185,75




SL

10034



350

(14")

800 94,08 20,95 88,39 36,78 84,08 53,48 80,41 67,13 77,24 83,75 74,33 100,37
900 100,42 23,57 94,72 41,38 90,41 60,17 86,74 75,52 83,57 94,22 80,66 112,92
1000 113,08 26,19 107,38 45,98 103,07 66,85 99,40 83,91 96,24 104,69 93,32 125,47
1100 125,74 30,12 120,04 52,87 115,74 76,88 112,06 96,50 108,90 120,39 105,99 144,28
1250 144,73 34,05 139,04 59,77 134,73 86,91 131,06 109,09 127,89 136,10 124,98 163,10
1400 163,73 36,67 158,03 64,37 153,72 93,59 150,05 117,48 146,89 146,56 143,97 175,65





El tanque de aceite doble de la estructura compacta Sl4005 del aire de la raíz del lóbulo de poco ruido del ventilador tres 12



Contacto
Jiangsu Sinocoredrill Exploration Equipment Co., Ltd

Persona de Contacto: Amelia

Teléfono: 86-18051930311

Fax: 86-510-82752846

Envíe su pregunta directamente a nosotros (0 / 3000)
