Datos del producto:
|
| Tipo: | Plataforma de perforación superficial hidráulica llena de la base | modelo: | Cr12 |
|---|---|---|---|
| Motor: | Cummins QSB6.7 (la UE efectúa IIIA) | Capacidad de la perforación: | HQ los 720M PQ los 470M del BQ el 1350M NQ el 1050M |
| Dimensiones del transporte: | 5980×2240×2480m m | Peso: | 8200 kilogramos |
| Alta luz: | aparejos de taladro de la base,perforación de base del diamante |
||

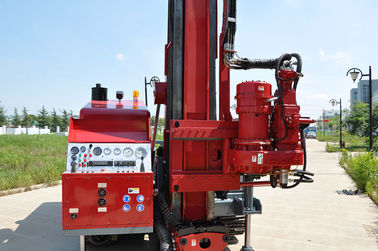

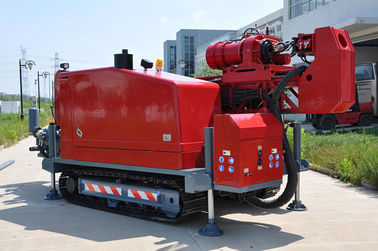

Motor diesel superficial hidráulico 153kW (205HP) de Cummins de la plataforma de perforación de la base de CR12 el 1200m por completo
Ponga al día el equipo avanzado de HYDX-5A ofrecido por el grupo de Sinocoredrill.
1.Slippage el tipo cabeza del poder, se puede compensar al lado, fácil tomar la base y el trabajo de recibimiento y de elevación.
2.Mounting del torno principal en palo minimiza la vibración del aparejo de taladro de base.
el palo telescópico 3.The asegura la confiabilidad de la perforación. El extremo del superficie inferior del mástil de perforación ancla la superficie de tierra mientras que perfora, proporcionando estabilidad adicional. Mientras que el transporte el palo se puede mover al centro de gravedad del aparejo para más seguridad.
los mandíbulas 4.Patented con la función cerrada de la tirada y de la primavera hidráulica de la abertura aseguran la operación a prueba de averías. La abrazadera y el disco de la primavera arrojan las barras de taladro del embrague con seguridad. La cabeza del taladro con la impulsión directa del cilindro hidráulico asegura estabilidad durante proceso de la perforación, así como más exacto y confiable con la regulación de presión mientras que perfora con aumento o la disminución de la presión
el panel de operador 5.The se equipa de las palancas de mando del control de la no-fijación, que proporcionan la seguridad adicional para el operador. La palanca de mando de la perforación y de la rotación con el apagador de fricción y la palanca de mando del alzamiento de la no-fijación proporciona la conveniencia y la operación segura. Hay función auto de la alarma para bajo del aceite hidráulico.
PALO 6.DUAL QUE AUMENTA los CILINDROS
Equipado de las válvulas del contrapeso para la seguridad creciente al colocar el palo.
CRISTAL del OPERADOR 7.SELF-CONTAINED
El sistema hydráulico simple es fácil de actuar y de mantener, y las palancas del elevación-a-cambio proporcionan seguridad adicional del operador.
8.SIMPLE DESING HIDRÁULICO
las pompas hydráulicas Dired-juntadas con una bomba auxiliar PTO-conducida permiten mantenimiento fácil.
DISEÑO del PALO del ENREJADO 9.SOLID
El diseño rígido proporciona rendimiento superior y confiabilidad incluso bajo condiciones más duras.
10.NITRO-CHUCK
mandíbulas patentados del resorte de gas del nitrógeno con la función cercana abierta/de la primavera hidráulica asegurando la operación a prueba de averías.
| Motor diesel | Modelo | Cummins QSB6.7 (la UE efectúa IIIA) |
| Dislocación | 6.7L | |
| Poder | 153kW (205HP) | |
| RPM clasificada (ajuste de la fábrica) | 2000rpm | |
| Capacidad de la perforación | BQ | 1350 m |
| NQ | 1050 m | |
| HQ | 720 m | |
| PQ | 470 m | |
| Cabeza del taladro | Motor de la rotación |
Motor hidráulico de dos velocidades Productor: Rexroth de Alemania |
| RPM | Paso de tres cambios menos cambio 0-1250 RPM | |
| Ratios |
1r 8.276:1 2do 4.164:1 3o 1:1 |
|
| Abrelatas principal | lateralmente deslizar manera con la impulsión hidráulica | |
| Tirada hidráulica (PQ) |
Abierto hidráulicamente, primavera del disco que afianza con abrazadera, normalmente tipo cerrado de C Diámetro de apriete axial de 228000 N |
|
| Max. Torque | 4750 N·m | |
| Lleve a cabo el diámetro | 121 milímetros | |
| Capacidad de Max. Lifting del eje | kN 220 | |
| Max. Feeding Power | kN 110 | |
|
Bomba primaria
|
Pompa hydráulica: Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la nivelación. Con la carga detectando el sistema. |
Productor: Danfoss de Dinamarca 1ra bomba: 260LPM en 31.5MPa 2da bomba: 130LPM en 28MPa 3ro bomba: 130 LPM en 28MPa |
| El tanque hidráulico | Capacidad | 420 L (111 galones de los E.E.U.U.) |

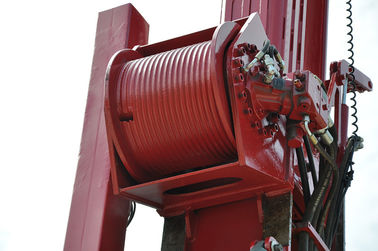

| Capacidad del alzamiento principal | Alzando la velocidad (solo alambre) | 0-80m/min (tambor desnudo) |
| Alzando la fuerza (solo alambre) | 800kN | |
| Diámetro de alambre de acero | 22 milímetros (0,86 pulgadas) | |
| Longitud del alambre de acero | 45 m | |
| Capacidad del alzamiento del cable metálico | Alzando la fuerza (solo alambre) | kN 15 (3372 lbf) (tambor desnudo) |
| Diámetro de alambre de acero | 6 milímetros (0,24 pulgadas) | |
| Longitud del alambre de acero | 1600 m | |
| Palo | Altura del palo | 9,5 m |
| Palo que ajusta ángulo | 0°-90° | |
| Ángulo de la perforación |
45º de horizontal a 90ºvertical abajo
|
|
| Movimiento de alimentación | 3650 milímetros | |
| Movimiento del resbalamiento | 1500 milímetros | |
| Tirón de la alimentación | 18000kg | |
| Empuje de la alimentación | 7500kg | |
| Tirón de Rod | 3M o los 6m (9.84feet o 19.68feet) | |
| Bomba de fango | Tipo | Émbolo triple de la bomba de intercambio |
| Modelo | BW250 | |
| Movimiento | 110m m (4,3 pulgadas) | |
| Volumen de la salida | 250.180.122 l/min | |
| Presión de la descarga | 5,0, 6,0, Mpa 8,0 | |
| Abrazadera del pie | Fijación de alcance con abrazadera |
55.5-118 milímetros a través del agujero Ф165mm |
| Otros | Peso | 8200 kilogramos |
| Dimensiones del transporte (L ×H) del × W | 5980×2240×2480m m | |
| Manera del transporte | Correa eslabonada de acero |
