Aparato resistente de la penetración del cono de la correa eslabonada de CPT con el movimiento hidráulico de 4 piernas/790m m

Máquina resistente con 4 piernas hidráulicas, movimiento de la penetración del cono de la correa eslabonada de CPT de 790m m

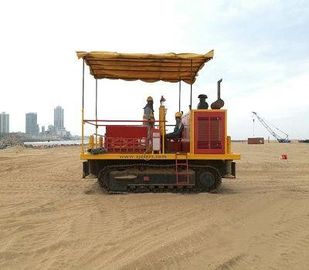

Z25-X tiene de calidad superior de los chasis llenos de la correa eslabonada de la ingeniería hidráulica, que el motor y las piezas hidráulicas de la válvula y otros componentes son de las empresas famosas en nacional y en el extranjero asegurar el funcionamiento estable y confiable del equipo y del servicio post-venta oportuno. La tecnología hidráulica avanzada, usando el fractura-tipo multi-manera combinada que invierte la válvula, tiene tales buenas calidades, como la instalación compacta y mantenimiento, pérdida de presión baja, buenas características de la estructura, tamaño pequeño, convenientes de sobrecarga de la válvula de desbordamiento. El passability fuerte puede realizar operaciones de la penetración del cono en ambientes duros tales como playas, playas del río, arena, nieve, caminos helados, campos de arroz y fangoso.

Este equipo del cpt se puede utilizar más de una máquina. Es no sólo el equipo ideal para la prueba de penetración del cono. Con los accesorios puede ser extendido para la prueba "in-situ" del suelo, tal como CPTU, PMT, DMT, VST, WVT.

Característica máxima: El uno mismo-peso del equipo puede proporcionar la suficiente fuerza de reacción, construcción para todo clima.

La original de la industria de la caja de la penetración del cono (no. de la patente: 201420649149,8), el top de la caja se levanta hidráulicamente, y los cuatro lados de la caja se pueden abrir y prevención cerrado, de la lluvia y de la nieve, frío y protección del sol, antirrobo, iluminación del LED, condición del aire (opcional).

Es especialmente conveniente para los sitios que no se pueden anclar con las anclas de la anti-fuerza, por ejemplo: los subterráneos, los viaductos, la demolición y la reconstrucción urbanos de ciudades viejas, de la arena y de otras encuestas sobre agujero profundo que no puedan con eficacia contrafuerza ancla.

Especificación técnica principal:

Chasis: Chasis lleno de la correa eslabonada de la ingeniería hidráulica

Impulsión del chasis: motor hidráulico original importado del viaje (de uso común internacional).

Especificación del chasis: el chasis de acero (el bloque de goma puede ser añadido), anchura del chasis es 600m m.

Motor: Seis-cilindro del motor diesel refrigerado por agua, poder clasificado - velocidad: 85KW-2200r/min, capacidad diesel del tanque (l): 80

Dispositivo del cilindro hidráulico de CPT: Fuerza clasificada 200KN de la penetración, fuerza clasificada de la extracción movimiento (opcional) de 230KN, de 500m m o 1150 de los milímetros para la subida rápida y la cubierta directa

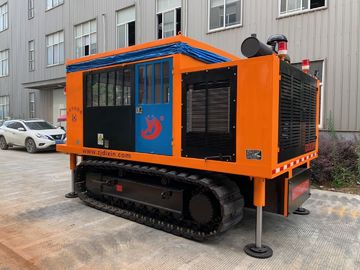

Forma de la caja: el top de la caja se levanta hidráulicamente, y los cuatro lados del pueden ser abiertos y ser cerrados.

Forma del tubo de la punta de prueba: Enchufe mecánico del tenedor o del cojín de la punta de prueba

Anchorage: Equipo doble del cpt de la fuerza que ancla el dispositivo

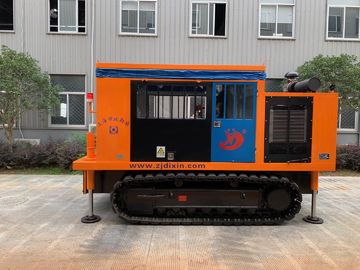

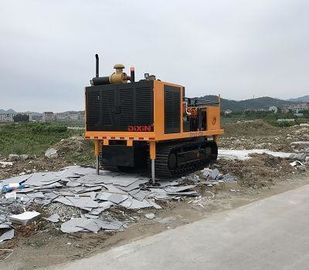

Plataforma favorable y forma horizontal: 4 piernas hidráulicas, movimiento de 790m m

Tamaño máximo del perfil del transporte: 4800×2500×3150 (L×W×H) milímetro

Peso: 20T (todos incluyendo)

Forma hidráulica del enfriado por aceite: Aire refrescado, capacidad hidráulica del tanque (l): 200

Velocidad: 1~3 (kilómetro por hora)

Cuesta que camina: ≦30°

Temperatura del ambiente de trabajo: -25°C~-45°C

Forma del ancla de tierra: Escoja o el diámetro del ancla del ancla de la multi-hoja (milímetro): 300~400

Punta de prueba a juego: 10cm2 o 15cm2 de la punta de prueba sola y doble del cono del puente, punta de prueba eléctrica de la paleta, cabeza de presión de agua de poro (todos los fabricantes europeos y americanos pueden hacer juego).

Instrumento de medida: Instrumento automático de la adquisición de los datos de la penetración del cono (todos los fabricantes del europeo y de American International pueden hacer juego).

Especificaciones de la punta de prueba (milímetro): punta de prueba sin juntas de alta resistencia integral Φ32~Φ42 (opcional).
