Diámetro bajo 300 - 400m m del ancla de los caminos de los agujeros del cono de penetración del aparato portátil de la prueba

Los caminos bajos de los agujeros anclan el penetrómetro de cono estático hidráulico portátil del milímetro CPT del diámetro 300~400

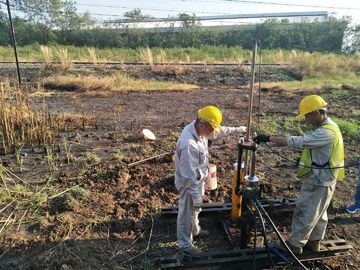

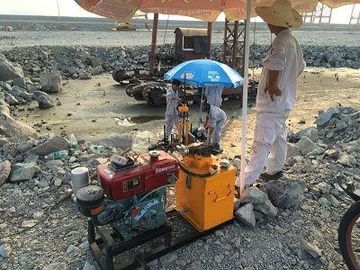

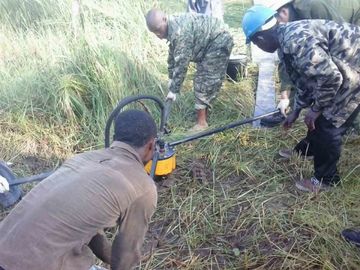

WYSB-20 es un equipo de prueba muy económico y ligero de CPT, que tiene la unidad separada de la energía hydráulica y unidad del cilindro hidráulico conectadas con fexiblemente con la manguera de alta presión y el acoplamiento rápido hidráulico. El tamaño ligero es fácil de dirigir y se puede alcanzar casi en cualquier parte donde el equipo grande no puede alcanzar, especialmente para los caminos bajos de los agujeros. Puede también ser instalado fácilmente en una amplia gama de nuevas o existentes plataformas tales como vehículos de transporte, chasis seguidos, coches remolcados, gabarras, etc. También puede ser instalado fácilmente en una amplia gama de nuevas o existentes plataformas tales como vehículos de transporte, chasis seguidos, coches remolcados, gabarras, etc.

Los componentes hydráulicos de alta calidad y otros componentes se aseguran que el equipo tenga el funcionamiento estable y confiable. Adopción de anti-alto diseño de la temperatura de aceite, con eficacia garantizando la vida de servicio y la eficacia del equipo bajo días des alta temperatura del tiempo.

Configurado con los accesorios puede ser extendido para la prueba "in-situ" del suelo, tal como CPTU, PMT, DMT, VST, WVT.

Pruebas "in-situ" tales como prueba estática de la presión de poro (CPTU) y prueba de corte de la paleta (VCT).

Especificación técnica principal:

Motor: Refrigeración por agua horizontal de un solo cilindro de cuatro movimientos de la refrigeración por agua del motor diesel 1105

Poder clasificado - velocidad: 13.2KW-2200r/min

Dispositivo del cilindro hidráulico de CPT: Penetración clasificada force200KN; Extracción clasificada force230KN; movimiento de 550m m para la subida rápida.

Forma del tubo de la punta de prueba: Enchufe automático del agarrador o del cojín de la punta de prueba mecánica

Forma de la manija: carretilla diseñada

Peso: 400kg (accesorios excluidos)

Forma del ancla: ancla hidráulica

Forma del ancla de tierra: Escoja o ancla de la multi-hoja

Diámetro del ancla (milímetro): 300~400

Temperatura del ambiente de trabajo: – 25 C°-45C°

Punta de prueba a juego: 10cm2 o 15cm2 de la punta de prueba sola y doble del cono del puente, punta de prueba eléctrica de la paleta, cabeza de presión de agua de poro (todos los fabricantes europeos y americanos pueden hacer juego).

Instrumento de medida: Instrumento automático de la adquisición de los datos de la penetración del cono (todos los fabricantes del europeo y de American International pueden hacer juego).

Especificaciones de la punta de prueba (milímetro): punta de prueba sin juntas de alta resistencia integral Φ32~Φ42 (opcional).
