Datos del producto:
|
| Tipo: | Jet Groutingg de la plataforma de perforación del ancla | modelo: | MDL-H |
|---|---|---|---|
| Diámetro de agujero: | 150~250 milímetros | Profundidad del agujero: | los 200~150m |
| Diámetro de Rod: | 73 /89/102/114 MILÍMETRO | Ángulo de agujero: | ° 0~90 |
| Peso: | 6350kg | Tamaño: | 5400X2100x 2100m m |
| Alta luz: | Núcleo equipos de perforación,perforación de base del diamante |
||

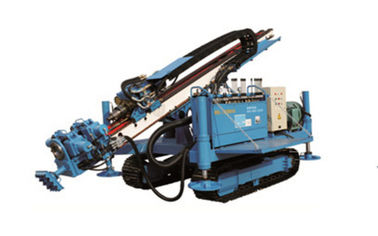

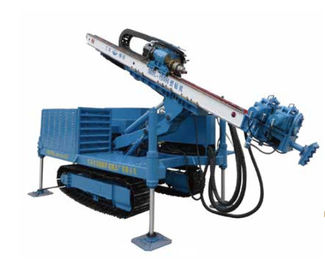

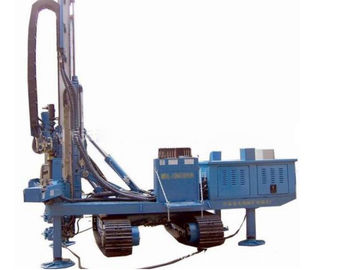

Diámetros de Rod jet de la plataforma de perforación del ancla de 114 milímetros que mampostea profundidad máxima de la perforación 185D 200 metros
La plataforma de perforación del ancla es una plataforma de perforación de la eficacia del hihg principalmente para anclar, jet grounting y desecando, esta plataforma de perforación de la serie es toda - acuerdo actuado hidráulico del taladro con los requisitos del subterráneo, del edificio alto, del aeropuerto y del otro hoyo profundo de la fundación.
Características principales:
1. Conveniente para la construcción de proceso siguiente.
1,1 el anclaje es convenientes para perforar, perforar y perforar del tubo de taladro.
el espray de 1,2 remolinos puede ser conveniente para el solos peso, doble, espray del remolino del triple, etc., con diversos módulos para el solos peso, doble, remolino del triple, espray y espray.
2, el esfuerzo de torsión y la velocidad rotatoria pueden estar según la necesidad real de continuar el arreglo razonable, el horario anticipado es 3,4 metros, 3 metros de tubo de taladro, encajonando pueden ser perforación compuesta, pueden según gyrator correspondiente del esfuerzo de torsión de diversa configuración de la formación, mejorar la adaptabilidad del aparejo.
3. Equipado del chasis de la correa eslabonada, la plataforma del alto, el cilindro del aceite de la pierna del diámetro grande, el marco de la diapositiva de 0,9 metros y el orificio giratorios apoyan el dispositivo, que hace que la plataforma de perforación desplaza y colocando extremadamente conveniente, y la perforación es estable y confiable.
4. Equipado de afianzar el grillo con abrazadera para hacer el cargamento y de descargar el tubo de taladro y encajonar intensidad de trabajo bajo rendimiento y eficacia alta.
5. Herramientas de perforación correspondientes desarrolladas, que pueden resolver el proceso de la construcción:
el tres-ala 5,1 mordió la perforación, la escoria de la mezcla, convenientes para la perforación de alta velocidad en capa del suelo y capa de la arena.
perforación de martillo del taladro de aire 5,2, escoria de la descarga del aire. Conveniente para la construcción de los estratos de la roca y de las capas quebradas.
5,3 agujerean la perforación hidráulica inferior del martillo, descarga del fango. Es conveniente para la construcción del contenido en agua pesado tal como machacamiento de capa y de capa del huevo de la arena.
perforación que encajona 5,4.
tubo de taladro 5,5 y perforación compuesta que encajona.
Alcance del uso:
Pila de micro-relleno de la precipitación del hoyo de la fundación, construcción (bien) geotérmica del agujero, investigación, contacto estático (contacto estático de 5T), contacto dinámico, etc.
| Modelo | 135H | 150H | 200H |
| Diámetro de agujero (milímetro) | Φ150~Φ250 | Φ150~Φ250 | Φ150~Φ250 |
| Profundidad del agujero (m) | 100-140 | 130-170 | 150-200 |
| Diámetro de Rod (milímetro) | Φ73 o Φ89Φ102 | Φ73or Φ89Φ102Φ114 | Φ73or Φ89Φ102Φ114 |
| Ángulo del taladro (°) | 0-100 | 0-100 | 0-100 |
| Velocidad rotatoria (r/min) | 10/20/25/40/50/ 60/70/100/120/140 |
10/20/30/35/40/60/ 65/70/85/130/170 |
40/45/80/85/ 90/170 |
| Esfuerzo de torsión rotatorio (N.m) | 6800 | 7500 | 10000 |
| Movimiento (milímetro) | 3400 | 3400 | 3400 |
| Movimiento de la alimentación (milímetro) | 65 | 70 | 78 |
| Velocidad de elevación (m/min) | 0~1.4,/7/18/26 | 0~5,/7/23/30 | 0~1.4 /16/18 ajustables |
| Presión (KN) | 33 | 36 | 40 |
| Velocidad de la presión (m/min) | 0~2.8,/14/36/80 | 0~10,/14/46/59 | 0~2.8 /32/35 ajustables |
| Energía de entrada (kilovatio) | 55+18.5+2.2 | 55+18.5 | 55+30+2.2 |
| Peso (kilogramo) | 6400 | 6500 | 8200 |
| Demenssion del transporte (L×W×H milímetro) | 5400×2100×2000 | 5400×2100×2000 | 6350×2100×2250 |
