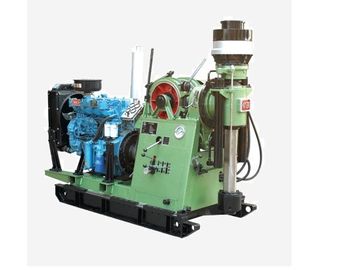

Tipo taladro vertical del eje de XY-2B de base del eje de la plataforma de perforación de la base

Tipo plataforma de perforación de la base (XY-2) del eje

IGeneral
El taladro de base XY-2 es actualizado diseñado según el desarrollo de trabajos geológicos para cubrir las necesidades de usuarios. Es un nuevo tipo aparejo de taladro de la base del eje.
Applicated para dirigir la perforación geológica de la exploración, la perforación bien de la hidrogeología y la perforación básica de la ingeniería del grande-agujero incluyendo la perforación de base con el pedazo tungalloy-carbid-inclinado y de diamante principalmente.

Las características del aparejo como sigue:
1. Luz en el peso, relocalización fácil.
2. Adoptando el torno del traversal, esto superará la falta del alambre arbitraria se entrelaza y aprisa llevando fuera del torno puesto adentro longitudinalmente.
3. La transmisión de la correa se adopta para que el nivel de alta velocidad haga el taladro suave en la formación desigual, y reduce el daño a los componentes y al otro fracaso mecánico.
4. En agujero grande del eje.
5. Con la gama de velocidad ancha y el torquemoment grande en más de poca velocidad, es conveniente para dirigir exploraciones subterráneas y del agua geológicas.
6. El aparejo es estable en la relocalización y firmemente para la posición.
7. Motor diesel de Deutz F3L 912 o motor eléctrico 22Kw para su selección.
II especificaciones
1. Capacidad de la perforación
Tipo de la perforación: Profundidad de la perforación
Perforación de la pila de la fundación: el 100m (328 pies)
Perforación bien hidrogeológica: el 150m (492 pies)
Perforación de base: los 600m (1968 pies)

2. Rotor
Tipo de motor del poder: Electromotor diesel
Velocidad positiva (r/min): 92; 152; 230; 330; 293; 485; 734; 1056 92; 152; 230; 330; 293; 485; 734; 1056
Velocidad negativa (r/min): 81; 258 81; 258
Max. Torque del eje: 2,1 KNm (1548 lbf pie) 2,1 KN m (1548 lbf pie)
Identificación del eje: 93m m (3,66 pulgadas) 93m m (3,66 pulgadas)
3. Alzamiento
Alzando la capacidad (Solo-tercera de la cuerda) -------------31300; 12600; 8800 N (7034; 2831; 1978 lbf)
Velocidad de elevación de la cuerda de alambre (la tercera cuerda) -----0,64; 1,05; 1,6; 2,3 m/s (2,1; 3,44; 5,25; 7,54 inch/s)
Diámetro de la cuerda de alambre ---------------------------------------------12,5 milímetros (0,49 pulgadas)
Diámetro del tambor --------------------------------------------------194 milímetros (7,64 pulgadas)
Diámetro del borde del freno ---------------------------------------------360 milímetros (14,17 pulgadas)
Longitud del tambor-----------------------------------------------150 milímetros (5,91 pulgadas)
Ancho de banda del freno-----------------------------------------90 milímetros (3,54 pulgadas)
Capacidad del tambor ------------------------------------------80 m (262.4feet)
4. Dispositivo que viaja
Movimiento del cilindro de la contracción -------------------------------600 milímetros (23,62 pulgadas)
Distancia entre el aparejo de taladro y el agujero -------------------420 milímetros (16,54 pulgadas)
5. Sistema de presurización
Identificación del cilindro. -------------------------------------------70 milímetros (2,76 pulgadas)
Diámetro de la barra del cilindro -------------------------------------35 milímetros (1,38 pulgadas)
Max. Pressure --------------------------------------45 KN (10116 lbf)
Fuerza sustentadora máxima -------------------------------------60 KN (13488 lbf)
Movimiento del cilindro ------------------------------------550 milímetros (21,65 pulgadas)
6. Bomba de aceite
Tipo: CBF-E416-AL
Dislocación-------------------------------------------16 l/min (4,22 galones/minuto de los E.E.U.U.)
Velocidad (r/min) ------------------------------------------1500
Presión de funcionamiento ----------------------------------Mpa 8 (1160 PSI)
Max. Pressure ---------------------------------------Mpa 20 (2901 PSI)
7. Barra de taladro

HQ DEL BQ/NQ/

8. Motor del poder
Motor diesel Deutz F3L 912 28KW (37.5HP) 1500 RPM
Electromotor Y180L-4 22KW (29.5HP) 1470 RPM
9. Dimensiones (L× W× H) -------------------------------2177× 950× 1863 milímetro (85.71× 37.40× 73,35 pulgadas)
10. Peso del taladro (sin unidad de poder)--------------sobre 950kg
