Datos del producto:
|
| Tipo: | perforación de barra | Material: | 30CrMnsia XJY850 |
|---|---|---|---|
| Tamaño: | HWL PWL DE BWL NWL | Longitud: | 3M el 1.5m |
| estándar: | DCDMA | país: | China |
| Alta luz: | barra de la extensión del taladro,aceite que endurece la barra de taladro |
||

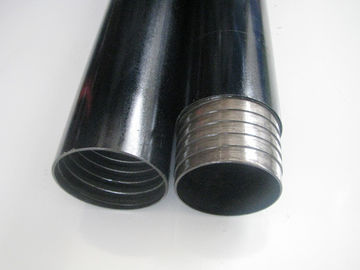

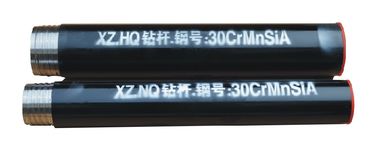

Taladro Rod del cable metálico de Rod de taladro (HQ) Φ88.9X77.8X5.5 para la plataforma de perforación
Las barras de taladro del CABLE METÁLICO de Sinocoredrill son manufacturadas de los tubos de acero inconsútil retirados a frío de la mejor calidad. La última resistencia a la tensión, la alta precisión y la rectitud más de 1:1800m m proporcionan el mejor funcionamiento bajo condiciones más exigentes de la perforación.
Nuestras barras de taladro (BARRA de TALADRO del HQ) son todas manufacturadas por las máquinas del CNC. Se hacen del acero de aleación de alta calidad con sometido a un tratamiento térmico. También podemos producir diversos tamaños de los tubos de la cubierta. Nuestro tubo de taladro de NC&HC (HQ)/barras de taladro consiguió la mayoría de la alabanza de mercado de ultramar.
Afilado (cónico) rosca la cerradura segura, pares y desacopla fácil y él acopla perfectamente la eliminación de la salida de los líquidos del taladro.
La galjanoplastia de cromo dura en extremos de caja protege la conexión del hilo y aumenta su resistencia de desgaste y vida de las barras. Alternativamente, ambos extremos pueden ser caso endurecido con la nitruración, si están pedidos.
Todas las barras de taladro del CABLE METÁLICO se articulan a ras.
Conveniente para la perforación del agujero profundo y disponible de tamaños P, H, N, y B-WL.
| Especificaciones sobre la barra de taladro del HQ (milímetros) | |
| Rod OD/ID (milímetro) | 89/77.8 |
| Longitud de Rod (m) | 1,5 o 3 |
| Grueso de Rod | 5,6 |
| Peso de Rod (kg/m) | 11,51 |
| Longitud del hilo (milímetros) | 44,45 |
| Echada del hilo (hilo/pulgada) | 3 |
| Altura del diente del hilo de la caja | 0,76 |
| Altura del diente del hilo del Pin | 0,88 |
| Ángulo del diente del hilo (°) | 29° |
| Resistencia extensible (KN) | 510 |
| Profundidad del diámetro interior (m) | 900 |
| Material | 30 CrMnSiA |
| Tratamiento térmico | Toda la longitud o termal de los extremos procesada |
| Esfuerzo de torsión máximo (kN.m) | 1356 |
| Fuerza máxima de la tensión (KN) | 400,3 |
| Resistencia a la tensión máxima (MPA) | 960 |
| Profundidad máxima de la base (m) | 1500-1800 |
Especificación técnica de la barra de taladro del HQ:
|
Parámetros básicos |
|||||||
|
Profundidad de la perforación de la teoría |
el 1500m |
||||||
|
Diámetro externo |
88.9m m |
||||||
|
Diámetro interno |
77.8m m |
||||||
|
Longitud |
los 3m/10ft; el 1.5m/5ft |
||||||
|
peso para 3 el tubo de taladro de la longitud HC del metro |
35 kg/pcs (3M) |
||||||
|
Grado del acero de la materia prima |
XJY850 |
||||||
|
Estándar |
GB/T816-2008 |
||||||
|
Tratamiento |
Tratamiento térmico el tubo entero |
||||||
|
Propiedad mecánica |
|||||||
|
|
|
XJY850 |
|||||
|
Resistencia a la tensión (MPa) |
|
1060 |
|||||
|
fuerza de producción (MPa) |
|
1000 |
|||||
|
Alargamiento después de la última fuerza % |
|
18 |
|||||
|
Dureza superficial (Brinell) |
|
270~295 |
|||||
|
Excentricidad (agotamiento radial) |
|
el 8% de grueso del tubo |
|||||
|
Composición química % |
|||||||
|
|
XJY850 |
||||||
|
|
|
|
|
C |
0,4 |
S |
0,005 |
|
|
|
|
|
Si |
0,21 |
Ni |
0,004 |
|
|
|
|
|
Manganeso |
0,67 |
Cr |
1,05 |
|
|
|
|
|
P |
0,009 |
Cu |
0,05 |
|
|
|
.............. |
|
MES |
|
.............. |
................ |
| Especificación de Roces: | |||
| a. | Fuerza de producción: 865Mpa | ||
| b. | Resistencia a la tensión: 960Mpa | ||
| c. | Alargamiento: 17,5% | ||
| d. | Dureza del cuerpo del tubo: 30/31 HRC | ||
| e. | Dureza del cuerpo del hilo: 50HRC arriba, los hilos masculinos y femeninos son capa del fósforo del níquel | ||
| f. | Vida del tubo diseñada para 7000meters | ||
|
Parámetros técnicos del taladro Rod del cable metálico: |
|
|
|
||||
|
Ningún tamaño |
Barra de taladro OD milímetro |
Identificación milímetro |
|
Tipo del hilo |
Tratamiento térmico |
Materia prima |
Profundidad diseñada del agujero |
|
1 |
S56 |
53 |
44 |
Estándar de China |
|
|
el 1000m |
|
2 3 |
S59 S75 |
55,5 71 |
46 61 |
Estándar de China |
|
45MnMoB |
el 1000m el 1002m |
|
4 |
S95 |
89 |
79 |
Estándar de China |
|
|
los 600m |
|
5 6 |
S75AS95A |
|
61 79 |
|
tratamiento térmico el hilo |
45MnMoB |
el 1500m el 1300m |
|
7 8 9 |
CBH CNH CNH (T) |
Ambo el lado fue aumentado |
44 61 61 |
Estándar de la fábrica |
Tratamiento térmico el tubo entero |
30CrMnSiA XJY850 |
los 2500m los 2300m los 3000m |
|
10 |
CHH |
|
78 |
|
|
30CrMnSiA |
el 1800m |
|
11 |
CSH |
127 |
114,3 |
|
|
S135 |
los 3000m |
|
12 |
BQ |
55,6 |
46 |
|
|
|
los 2000m |
|
13 |
NQ |
70,5 |
60,5 |
DCDMA |
Tratamiento térmico el conjunto |
ZT850 |
los 2000m |
|
14 |
HQ |
89 |
77,8 |
estándar |
tubo |
|
el 1500m |
|
15 |
PQ |
114,3 |
103,2 |
|
|
ZT520 |
los 800m |
Las longitudes útiles estándar son 3,0 y 1,5 metros. Otras longitudes se pueden fabricar a petición.
Todas las barras tienen hilos derechos. Los hilos de la mano izquierda pueden ser manufacturados si están pedidos.
SINOCOREDRILL que se especializa en el diseño y la fabricación de herramientas de perforación superiores del diamante para la ingeniería del mundo: la exploración geotécnica, la exploración de mina, la exploración petrolífera y el hydrapower colocan la mampostería de proyecto (perforación de base del cable metálico y perforación de base del doble-tubo). Podríamos suministrar la calidad superior y el servicio rápido.
barra 1.Drill: BQ, NQ, HQ, PQ, NANOVATIO HW
barril 2.Core: HQ HQ3 PQ PQ3 y montaje principal y montaje del BQ NQ NQ2 NQ3
3.BQ, NQ, HQ, PQ, T2, pedazo de base del diamante de T6 etc., escariando la cáscara y el pedazo del zapato (syn. y superficie-sistema, PDC)
herramienta 4.Drill: levantamiento del enchufe, del eslabón giratorio del agua, del tubo llegado más allá, externo y de la llave de tubo interno, de la abrazadera del pie, del etc.
