Datos del producto:
|
Tipo: | Plataforma de perforación superficial hidráulica llena de la base | Modelo: | CR20 |
---|---|---|---|
Motor: | Cummins QSLB8.9 (etapa IIIA de la UE) | Capacidad de la perforación: | HQ el 1850M PQ el 1350M del BQ los 2850M NQ el 12250M |
Dimensiones del transporte: | 6250×2240×2480m m | Peso: | 13500 kilogramos |

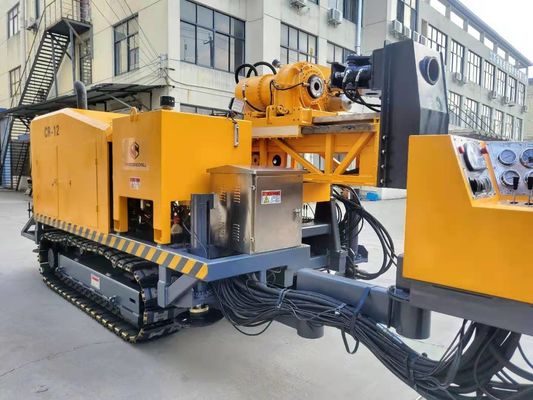

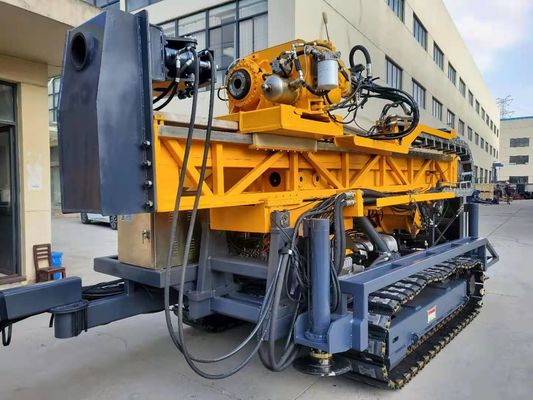

CR20 0° - la superficie profunda de la formación de roca del 90° 242kw 8.9L NQ los 2250m fijó el aparejo de taladro hidráulico lleno de la base
Ponga al día el equipo avanzado de HYDX-6. Perforadora.
El aparejo de taladro de la base de la serie del CR es un nuevo tipo de perforadora hidráulica llena de la base diseñada y manufacturada por nuestra fábrica basada el años de experiencia en la exploración geológica y el mercado actual y de los requisitos de los usuarios la mayoría. Esta máquina se utiliza para el llano, terreno montañoso, trabajo bajo ambiente de la temperatura alta, áreas frías. La máquina principal adopta la correa eslabonada automotora del chasis, el poder del motor, la bomba de fango, el torno y la otra estructura integrada, también puede ser estructura modificada para requisitos particulares del camión de la plataforma, él se utiliza principalmente para el metal y la encuesta y la exploración minerales sólidas nas-metálico, además, también se pueden utilizar en la exploración de la geología de ingeniería, encuesta sobre la hidrogeología, reconocimiento y exploración del campo del petróleo y gas, la perforación etc. del pozo de agua. El aparejo tiene la disposición razonable, la estructura compacta, el rendimiento superior, la operación simple y mantenimiento conveniente. Es el equipo ideal de la perforación de base.
Motor diesel |
Modelo | Cummins QSLB8.9 (etapa IIIA de la UE) | ||||||
Dislocación | 8.9L | |||||||
Poder | 242kW (325HP) | |||||||
RPM clasificada | 2100rpm | |||||||
Capacidad de perforación |
BQ | 2850 m | ||||||
NQ | 2250 m | |||||||
HQ | 1850 m | |||||||
PQ | 1350 m | |||||||
Cabeza del taladro |
Motor de la rotación |
Motor hidráulico de dos velocidades Productor: Rexroth de Alemania |
||||||
RPM |
Tres cambios Cambio de Stepless: 0-1250 RPM |
|||||||
Ratios |
1r 8.2:1 4.2:1 2nt 3o 1:1 |
|||||||
Abrelatas principal |
lateralmente deslizar manera con la impulsión hidráulica |
|||||||
Tirada hidráulica (PQ) |
294000N Abierta hidráulicamente, primavera del disco que afianzaba con abrazadera, C cerró normalmente el tipo Diámetro de apriete axial de 294000 N |
|||||||
Max. Torque | 7550 N·m | |||||||
Diámetro del control | 121 milímetros | |||||||
Capacidad de Max. Lifting del eje | kN 320 | |||||||
Max. Feeding Power
|
kN 140 | |||||||
Bomba primaria
|
Pompa hydráulica: Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la nivelación. Con la carga detectando el sistema. |
Productor: Danfoss de Dinamarca 1ra bomba: 380LPM en MPa 35 2da bomba: 260LPM en 31.5MPa 3ro bomba: 130 LPM en 31.5MPa |
||||||
El tanque hidráulico |
Capacidad | 500 L (111 galones de los E.E.U.U.) | ||||||
Capacidad del alzamiento principal |
Alzando la velocidad (solo alambre) | 0-80 m/min (tambor desnudo) | ||||||
Alzando la fuerza (solo alambre) | kN 160 | |||||||
Diámetro de alambre de acero | 26-28 milímetros | |||||||
Longitud del alambre de acero | 55 m | |||||||
Capacidad del alzamiento del cable metálico |
Alzando la fuerza (solo alambre) | kN 15 (3372 lbf) (tambor desnudo) | ||||||
Diámetro de alambre de acero | 6 milímetros (0,24 pulgadas) | |||||||
Longitud del alambre de acero | 3200 m | |||||||
Palo |
Altura del palo | 9,5 m | ||||||
Palo que ajusta ángulo | 0°-90° | |||||||
Ángulo de perforación |
45º apagado horizontal a 90ºvertical abajo
|
|||||||
Movimiento de alimentación | 3700 milímetros | |||||||
Movimiento del resbalamiento | 1000 milímetros | |||||||
Tirón de la alimentación | 32 toneladas | |||||||
Empuje de la alimentación | 14 toneladas | |||||||
Rod Pull | 3M o los 6m (9.84feet o 19.68feet) | |||||||
Bomba de fango |
Tipo | Émbolo triple de la bomba de intercambio | ||||||
Modelo | BW500 | |||||||
Movimiento | 110m m (4,3 pulgadas) | |||||||
Volumen de la salida | 500 l/min | |||||||
Presión de la descarga | 8,0 Mpa | |||||||
Abrazadera del pie | Fijación de alcance con abrazadera |
55.5-118 milímetros a través del agujero Ф165mm |
||||||
Otros |
Peso | 13,50 toneladas | ||||||
Dimensiones del transporte | 6250×2240×2480m m | |||||||
Manera del transporte | Correa eslabonada de acero | |||||||
Detalles de los componentes importados principales
|
||||||||
1 |
Motor de la rotación |
Alemania Rexroth GmbH |
1 | A6VM160 | ||||
2 |
Pompa hydráulica |
Co. Ltd de Danfoss |
3 | |||||
3 |
Válvula de control principal |
Co. Ltd de Danfoss |
2 | PVG100, PVG32-2 | ||||
4 |
Reductor principal del motor del torno |
Alemania Rexroth GmbH |
1 | |||||
5 |
Motor secundario del torno |
American Eaton Corporation |
1 | |||||
6 |
Motor impulsor de la pista de la correa eslabonada |
Corea Jijin Co. hidráulico, Ltd |
2 | |||||
7 |
Acoplamiento elástico |
Compañía alemana KTR |
1 | |||||
8 |
Motor diesel |
Poder C de Dongfeng Cummins |
1 | |||||
9 |
Bomba de fango |
Maquinaria Co., Ltd de los elefantes de Jiangsu |
1 | BW320 | ||||
10 |
Abrazadera hidráulica |
Producción del uno mismo |
1 | |||||
11 |
Tenedor del manantial |
Producción del uno mismo |
1 | |||||
12 |
Plataforma de funcionamiento |
Producción del uno mismo |
1 | |||||
13 |
Chasis de la correa eslabonada |
Producción del uno mismo |
1 | |||||
14 |
Palo (telescópico) |
Producción del uno mismo |
1 | |||||
15 |
Cabeza del taladro |
Producción del uno mismo |
1 | |||||
16 |
Centralizador superior y más bajo |
Producción del uno mismo |
2 | BQ, NQ, HQ | ||||
17 |
Mandíbula de la cabeza del taladro |
2 | BQ, NQ, HQ | |||||
18 |
Mandíbula del tenedor del manantial |
2 | BQ, NQ, HQ | |||||
19 |
Dispositivo de protección |
Producción del uno mismo |
||||||
20 |
Ayuda auxiliar |
1 | ||||||
21 |
Accesorios de la máquina |
Producción del uno mismo |
1 |
Anillo de cierre, piezas de la bomba de fango del deslizador, herramientas, etc |
