Estación de perforación de núcleo de formación rocosa

Datos del producto:

Lugar de origen:	CHINA
Nombre de la marca:	SINOCOREDRILL
Certificación:	ISO9001 ,CE
Número de modelo:	CR20

Pago y Envío Términos:

Cantidad de orden mínima:	Negociable
Precio:	negotiable
Detalles de empaquetado:	paquete estándar de la exportación
Tiempo de entrega:	3 meses

Contacto

Descripción detallada del producto

Tipo:	Plataforma de perforación superficial hidráulica llena de la base	Modelo:	CR20
MOTOR:	Cummins QSLB8.9 (Etapa IIIA de la UE)	Capacidad de perforación:	BQ 2850M NQ 12250M Sede 1850M PQ 1350M
Dimensiones de transporte:	6250×2240×2480mm	Peso:	13500 kg
Resaltar:	Equipo de perforación del núcleo de la superficie , El equipo de perforación central de 242 kW , 8.9L de perforación central

CR20 0° - 90° 242kw 8.9L NQ 2250m Equipo de perforación de núcleo hidráulico completo de superficie de formación rocosa profunda

Actualice el equipo avanzado de HYDX-6 .Máquina perforadora.

La plataforma de perforación de núcleo de la serie CR es un nuevo tipo de máquina de perforación de núcleo totalmente hidráulica diseñada y fabricada por nuestra fábrica basándonos en años de experiencia en exploración geológica y en los requisitos actuales del mercado y de los usuarios. Esta máquina se utiliza para terrenos llanos y montañosos, trabajando en entornos de alta temperatura y zonas frías. La máquina principal adopta orugas de chasis autopropulsadas, potencia del motor, bomba de lodo, cabrestante y otra estructura integrada, también se puede personalizar la estructura del camión de plataforma, se utiliza principalmente para la prospección y exploración de minerales sólidos metálicos y no metálicos, además, también se puede utilizar en la exploración de geología de ingeniería, prospección hidrogeológica, reconocimiento y exploración de yacimientos de petróleo y gas, perforación de pozos de agua, etc. La plataforma tiene una disposición razonable, una estructura compacta, un rendimiento superior, una operación simple y un mantenimiento conveniente. Es el equipo de perforación de núcleos ideal.

	Motor diésel				Modelo			Cummins QSLB8.9 (EU Stage IIIA)
					Cilindrada			8.9L
					Potencia			242kW (325HP)
					RPM nominal			2100rpm
	Capacidad de perforación				BQ			2850 m
					NQ			2250 m
					HQ			1850 m
					PQ			1350 m
	Cabeza de perforación				Motor de rotación			Motor hidráulico de dos velocidades Productor: Rexroth de Alemania
					RPM			Tres turnos Cambio continuo: 0-1250 RPM
					Relaciones			1.º 8.2:1 2.º 4.2:1 3.º 1:1
					Abridor de cabeza			Deslizamiento lateral con accionamiento hidráulico
					Mandril hidráulico (PQ)			294000N Apertura hidráulica, sujeción con resorte de disco, normalmente tipo C cerrado Capacidad de sujeción axial de 294000 N
					Par máximo			7550 N·m
					Diámetro de sujeción			121 mm
					Capacidad máxima de elevación del husillo			320 kN
					Potencia máxima de alimentación			140 kN
	Bomba primaria				Bomba hidráulica: Bomba triplex de desplazamiento variable de pistón axial para accionar el rotador, la bomba de lodo del cabrestante y los gatos de nivelación. Con sistema de detección de carga.			Productor: Danfoss de Dinamarca 1.ª bomba: 380LPM a 35 MPa 2.ª bomba: 260LPM a 31,5MPa 3.ª bomba: 130 LPM a 31,5MPa
	Tanque hidráulico				Capacidad			500 L (111 galones estadounidenses)
	Capacidad del polipasto principal		Velocidad de elevación (cable único)					0-80 m/min (tambor desnudo)
			Fuerza de elevación (cable único)					160 kN
			Diámetro del cable de acero					26-28 mm
			Longitud del cable de acero					55 m
	Capacidad del polipasto de cable		Fuerza de elevación (cable único)					15 kN (3372 lbf) (tambor desnudo)
			Diámetro del cable de acero					6 mm (0,24 pulgadas)
			Longitud del cable de acero					3200 m
	Mástil		Altura del mástil					9,5 m
			Ángulo de ajuste del mástil					0°—90°
			Ángulo de perforación					45º fuera de la horizontal a 90º vertical hacia abajo
			Carrera de alimentación					3700 mm
			Carrera de deslizamiento					1000 mm
			Tirón de alimentación					32 toneladas
			Empuje de alimentación					14 toneladas
			Tirón de varilla					3 m o 6 m (9,84 pies o 19,68 pies)
	Bomba de lodo		Tipo					Bomba de émbolo triplex de pistón alternativo
			Modelo					BW500
			Carrera					110 mm (4,3 pulgadas)
			Volumen de salida					500 L/min
			Presión de descarga					8,0 Mpa
	Abrazadera de pie		Alcance de sujeción					55,5-118 mm orificio pasante Ф165mm
	Otros		Peso					13,50 toneladas
			Dimensiones de transporte					6250×2240×2480 mm
			Forma de transporte					Oruga de acero
Detalles de los principales componentes importados
1		Motor de rotación		Germany Rexroth GmbH		1	A6VM160
2		Bomba hidráulica		Danfoss Co. Ltd		3
3		Válvula de control principal		Danfoss Co. Ltd		2	PVG100,PVG32-2
4		Reductor del motor del cabrestante principal		Germany Rexroth GmbH		1
5		Motor del cabrestante secundario		American Eaton Corporation		1
6		Motor de accionamiento de orugas		Korea Jijin Hydraulic Co., Ltd		2
7		Acoplamiento elástico		Empresa alemana KTR		1
8		Motor diésel		Dongfeng Cummins Power C		1
9		Bomba de lodo		Jiangsu Elephants Machinery Co., Ltd		1	BW320
10		Abrazadera hidráulica		Producción propia		1
11		Soporte de boca de pozo		Producción propia		1
12		Plataforma operativa		Producción propia		1
13		Chasis de orugas		Producción propia		1
14		Mástil (telescópico)		Producción propia		1
15		Cabeza de perforación		Producción propia		1
16		Centralizador superior e inferior		Producción propia		2	BQ,NQ,HQ
17		Mordaza de la cabeza de perforación				2	BQ,NQ,HQ
18		Mordaza del soporte de la boca de pozo				2	BQ,NQ,HQ
19		Dispositivo de protección		Producción propia
20		Soporte auxiliar				1
21		Accesorios de la máquina		Producción propia		1	Anillo de sellado, piezas de bomba de lodo de zapatilla, herramientas, etc.

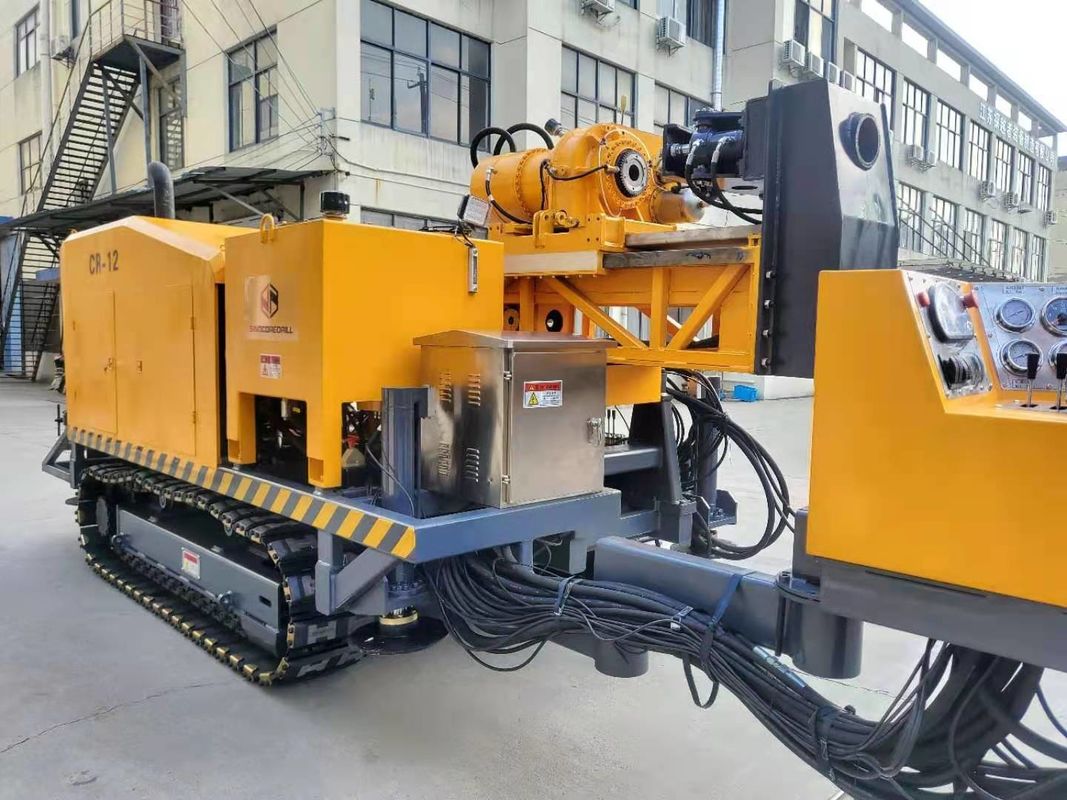

Estación de perforación de núcleo de formación rocosa 0

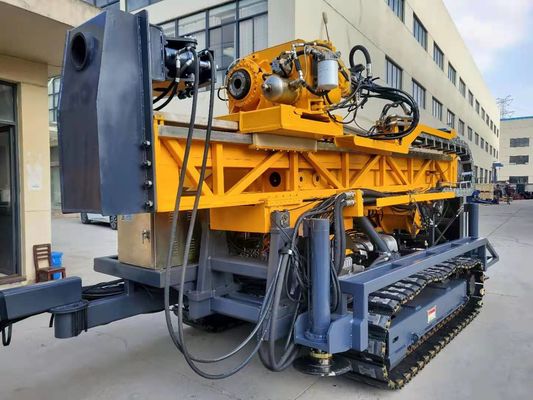

Estación de perforación de núcleo de formación rocosa 1

Estación de perforación de núcleo de formación rocosa 2

Estación de perforación de núcleo de formación rocosa 3
