Datos del producto:
|
Peso: | 2100kgs | Potencia: | 75Kw (eléctrico)/diesel disponible |
---|---|---|---|
Estilo: | Plataforma de perforación subterráneo | Dimensión: | 2500*390*620 |
Presión clasificada de la bomba principal: | 31.5MPa | frecuencia: | 50 herzios |
Capacidad de la perforación: | HQ los 400M/NQ los 550m BQ los 700m | Velocidad de rotación del motor: | 1480rpm |
Alta luz: | aparejos de taladro subterráneos,aparejo de taladro de la explotación minera |

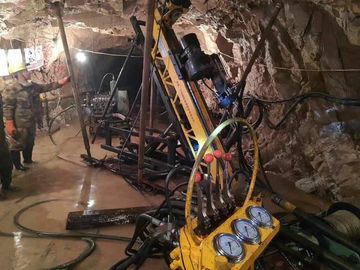

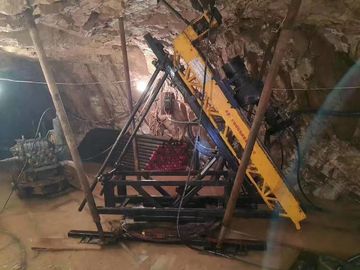

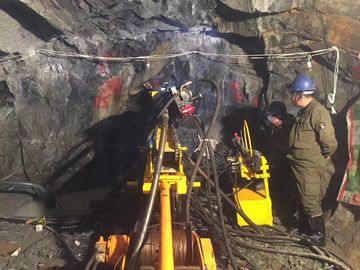

Z90-3 aparejo de taladro subterráneo del HQ los 300m usado para hacer un túnel y la conservación del agua
La plataforma de perforación subterráneo Z90-3 es conveniente para los agujeros de perforación con el fin la mía que explora; también podían ser utilizados en la ingeniería, hacer un túnel y proyecto ferroviarios de la conservación del agua. Usted se beneficiará seguramente mucho por su funcionamiento excelente y confiable.

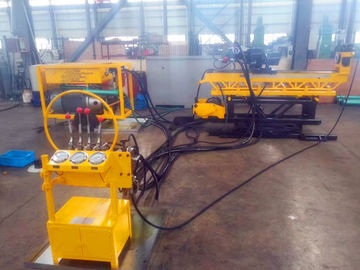

La plataforma de perforación subterráneo UZ90-3 se compone de unidad de poder, de cuerpo de máquina, del panel de control, de la unidad de la rotación, del tenedor de barra y de la bomba de fango.
1. La bomba de aceite conduce el motor para girar, los trabajos del cilindro hidráulico sin la torrecilla.
2. El sistema de rotación, alimentación de la máquina, bombeando y afianzando con abrazadera confía en la impulsión flúida; haga su trabajo de la perforación más liso que cualquier otro competidor;
3. La velocidad rápida de la perforación, puede los agujeros de taladro de cualquier ángulo en túnel del trabajo por la columna, la mejor aplicabilidad;
4. Con la V-guía, los productos proporcionan la concentricidad más alta sobre eje principal;
5. Fácil al mantenimiento, a la reparación, al desmontaje, a la instalación y al movimiento.
Especificación técnica de la perforadora todo-hidráulica (estructura doble de la bomba)
Velocidad de rotación del eje | 0-1300 r/min | Presión de funcionamiento del sistema hydráulico | Mpa 20 |
Esfuerzo de torsión del eje | >1300 nanómetro | Presión de funcionamiento máxima | Mpa 25 |
Fuerza que empuja axial | >62 KN | Ángulo de la perforación del grado | 0-360 ° |
Fuerza de tracción axial | >83 KN | Ángulo bien de la perforación | 0-360 ° |
Marco de la alimentación de la cabeza de la rotación | 1600m m | Ángulo de tierra de la perforación | 0-180 ° |
Poder del motor | 75KW | Velocidad de rotación del motor | 1480 RPM |
Voltaje | 380V | Frecuencia | 50 herzios |
Presión clasificada de la bomba principal | 31,5 Mpa | Presión clasificada de la bomba auxiliar | 31,5 Mpa |
Dimensiona (length*width*height) el milímetro | Cuerpo principal: 2500*390*620 Unidad de poder: 1710*1100*1270 Panel de control: 550*450*1150 |
||
Peso | 2100KG (cuerpo principal: 550kg, unidad de poder: 800kg, panel de control: 132kg |
La relación entre la profundidad de la perforación, el diámetro de la perforación y el material de la barrena
Diámetro de agujero (milímetro) | Diámetro de la barrena (milímetro) | Material de la barrena | Profundidad de la perforación (m) | ||
Hacia abajo | Horizontal | Hacia arriba | |||
95 (HQ) | 89 | acero | 400 | 300 | 200 |
75 (NQ) | 71 | acero | 550 | 400 | 300 |
59 (BQ) | 55,5 | acero | 700 | 550 | 400 |
