Datos del producto:
|
Nombre del producto: | Herramientas de perforación de HDD | Tipo: | Barra de taladro de HDD |
---|---|---|---|
Material: | BAOSTEEL | Uso: | tubo de taladro para la perforadora direccional horizontal |
Grado: | R780, G105 y S135 | Características: | desgaste - resistente/arriba fuerza de cansancio |
Alta luz: | Horizontal herramientas de perforación direccional,herramienta de perforación direccional horizontal |

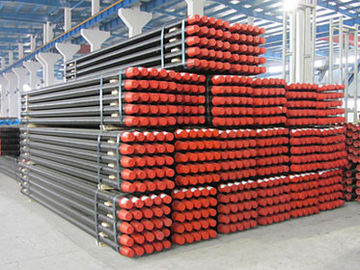

Herramientas de perforación de HDD - el taladro Rod de HDD/tubo forjó el grado R780, G105 y S135
La barra de taladro de HDD/el tubo forjó una pieza
Tal estructura se diseña para reducir la resistencia las caras de un ese taladro durante el proceso de la construcción.
Uso: tubo de taladro para la perforadora direccional horizontal.
Material: Baosteel (el mejor proveedor del tubo de acero inconsútil de China)
Grado: R780, G105 y S135.
Hilo: El Vermeer, la bruja de la zanja, el caso, el taladro americano y el otro HDD chino fabrica. Por ejemplo Drillto, DW/TXS, Goodeng, Hanlyma, XCMG y así sucesivamente.
Ventaja:
A: Ablity
A partir de 2009, proporcionamos el servicio del OEM para Vermeer China, ahora nosotros también tenemos cooperación con el agente de Asia de la bruja de la zanja. También tenemos relación con muchos China que HDD principal fabrica.
B: Calidad
1, el único en China que hace el tratamiento térmico para el cuerpo entero de la barra de taladro. Nuestra línea especial del tratamiento térmico del diseño es valorada altamente por Vermeer en China.
2, tecnología excelente de la forja en China.
3, adoptando el hombro doble para mejorar la propiedad mecánica.
Parámetros técnicos:
Grado | Fuerza de producción | Resistencia a la tensión | Tarifa de la extensión | Poder Akv J del impacto | ||||
Minuto | Máximo | Minuto | Minuto | 10×10 | ||||
PSI | Mpa | PSI | Mpa | PSI | Mpa | % | (- 20°C) | |
G105 | 105.000 | 724 | 135.000 | 931 | 115.000 | 793 | 15 | ≥68 |
S135 | 135.000 | 931 | 165.000 | 1138 | 145.000 | 1000 | 13 | ≥54 |
Especificación del tubo de taladro forjado para la máquina del caso HDD |
Modelo del aparejo | conexión | Dimensión del tubo de perforación | Temple y amortiguamiento | Radio de doblez mínimo | Esfuerzo de torsión máximo | ||||
OD del tubo | Grueso de pared | OD de las juntas | Longitud de funcionamiento | Peso | |||||
(milímetro) | (milímetro) | (milímetro) | (m) | (kilogramo) | Grado | (m) | Nanómetro | ||
Caso 6030 | Caso | 60,3 | 7,5 | 66,7 | 3,048 | 35 | S135 | 33 | 6300 |
Especificación del tubo de taladro forjado para la máquina china de la marca HDD |
Tamaño | Conexión | Dimensión del tubo de perforación | Temple y amortiguamiento | Radio de doblez mínimo | Esfuerzo de torsión máximo | ||||
OD del tubo | Grueso de pared | OD de las juntas /upset | Longitud de funcionamiento | Peso | |||||
(milímetro) | (milímetro) | (milímetro) | (milímetro) | (kilogramo) | Grado | (m) | Nanómetro | ||
50x2000m m | DH50 | 50 | 6,5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
60X3000m m | DH60-1 | 60 | 6,5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
60X3000m m | DH60-1 | 60 | 6,5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
73X3000m m | NC23 (DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
73x3000m m | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
83X3000m m | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
83x4500m m | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
89X4500m m | NC31 (2 7/8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 |
24000 |
Especificación del tubo de taladro forjado para la máquina de Vermeer HDD |
Modelo del aparejo | Conexión | Dimensión del tubo de perforación | Temple y amortiguamiento | Radio de doblez mínimo | Esfuerzo de torsión máximo | ||||
OD del tubo | Grueso de pared | OD de las juntas /upset | Longitud de funcionamiento | Peso | |||||
(milímetro) | (milímetro) | (milímetro) | (milímetro) | (kilogramo) | Grado | (m) | Nanómetro | ||
D7×11, D9X13 | Firestick 1 | 42 | 6,5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
D10X14, D10X15 | Firestick 1 | 42 | 6,5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
D16×20, D18×22 | Firestick 1 | 48 | 6,5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
D24×40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
D40X40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
D33×44, D36×50 | Firestick 1 o 2 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D33×44, D36×50 | Firestick 1 o 2 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
D36×50 | Firestick 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
D100×120 | Firestick 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
Especificación del tubo de taladro forjado para la máquina de la bruja HDD de la zanja |
Modelo del aparejo | Conexión | Dimensión del tubo de perforación | Temple y amortiguamiento | Radio de doblez mínimo | Esfuerzo de torsión máximo | ||||
OD del tubo |
Grueso de pared (milímetro) |
OD de las juntas /upset | Longitud de funcionamiento | Peso | |||||
(milímetro) | (milímetro) | (milímetro) | (m) | (kilogramo) | Grado | (m) | Nanómetro | ||
JT820/920 | DW | 42 | 6,5 | 50,8 | 2 | 13 | S135 | 26 | 2000 |
JT920L | DW | 42 | 6,5 | 50,8 | 3 | 21 | S135 | 26 | 2000 |
JT1720 /1720M1 | DW | 52 | 6,5 | 63 | 3 | 25 | S135 | 30 | 3200 |
JT2020M1 | DW | 60 | 7,5 | 66,7 | 3 | 35 | S135 | 33 | 6300 |
JT2720 | DW | 60 | 7,5 | 70 | 3 | 36 | S135 | 33 | 6772 |
JT2720M1/3020M1 | DW | 68 | 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
JT4020 | DW | 73 | 10 | 82,5 | 4,5 | 51 | S135 | 51 | 16000 |
JT4020M1 | DW | 83 | 9 | 89 | 4,5 | 84 | S135 | 65 | 18000 |
JT7020 /8020 | DW | 89 | 10 | 101,6 | 4,5 | 100 | S135 | 72 | 24000 |
Observación: fabricamos la barra de taladro de una pieza forjada compatible para toda la máquina de la bruja HDD de la zanja |
