Datos del producto:
|
| Tipo: | Aparejo de taladro superficial hidráulico lleno de la base | Modelo: | Cr15 |
|---|---|---|---|
| MOTOR: | Cummins QSB6.7 (etapa IIIA) 178kw de la UE | Capacidad de la perforación: | HQ el 1350M PQ los 950M del BQ los 2050M NQ el 1650M |
| Dimensiones del transporte: | 5980×2240×2480m m | Peso: | 10500KG |
| Alta luz: | plataforma de perforación de la base del diamante del 1650m,aparejo de la exploración del 1650m,plataforma de perforación de la base del diamante del sinocoredrill |
||
proyecto hidráulico completo de la explotación minera del hierro del 1650m Diamond Core Drilling Rig Exploration Rig For Coal Gold Copper
Modelo de la actualización de la plataforma de perforación hidráulica llena de HYDX-6A

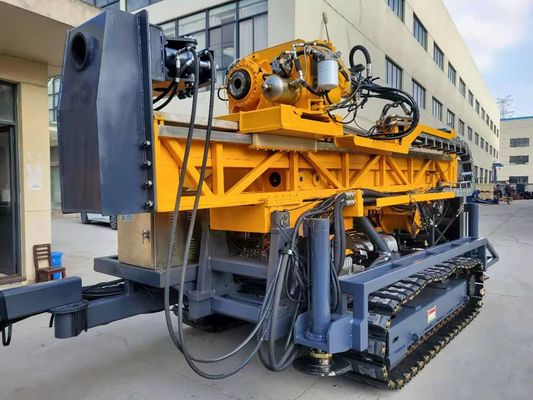

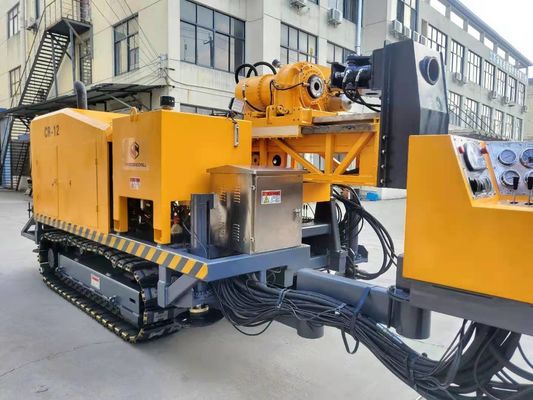

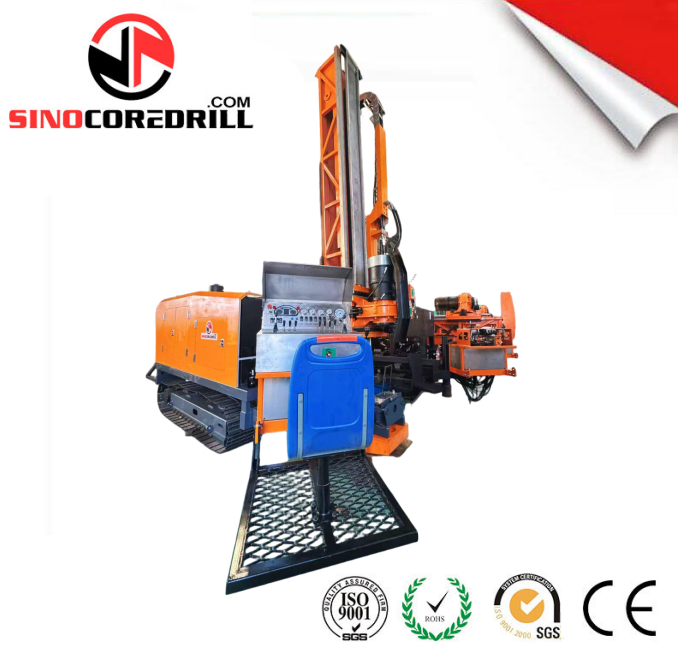

CR15 es equipo avanzado diseñado y manufacturado en base de la investigación común y de la experiencia práctica de muchos años de ingenieros de Australia, de Alemania, de Rusia y de China. La plataforma de perforación es compacta, adaptado para las particularidades de la tecnología de perforación, equipadas de muchas funciones útiles y prácticas. La mayor parte de los componentes del aparejo son producidos por los líderes mundiales: los componentes hydráulicos están al lado de los fabricantes bien conocidos de América y de Europa, alzamiento – por Rexroth (Alemania), motor – por DEUTZ (Alemania). Parámetros del diseño cuidadoso y de la garantía estricta del control de calidad y alto nivel técnicos excelentes de confiabilidad de la plataforma de perforación de la base.
La plataforma de perforación hidráulica llena de la base CR15 tiene un aspecto externo excepcional, una estructura condensada, funciones confiables y un sistema operativo flexible. Todos estos elementos han tomado esta plataforma de perforación hidráulica de la base la mejor decisión entre los mismos productos en nacional y en el extranjero mercados.
Esta perforadora hidráulica se puede aplicar a la perforación inclinada y vertical. Siendo un aparejo equipado del diamante y de la perforación mordida aleación del carburo, esta plataforma de perforación hidráulica llena se puede utilizar en los campos de la geología, de la metalurgia, de la explotación del cabón, de la industria del arma nuclear y de la medición de la hidrología.
el aparejo de taladro de base oruga es móvil y estable durante la operación. Sus dimensiones del transporte se ajustan al estándar. el aparejo de taladro de base se equipa de un sistema potente de la alimentación, línea principal alzamiento y el motor de DEUTZ hace la perforación más eficiente. El palo telescópico y los enchufes de nivelación hidráulicos hacen el aparejo fácil actuar. La plataforma de perforación tiene características de la seguridad del diseño moderno y del pensamiento-hacia fuera.
Especificación:
| Modelo | Artículo | CR15 | CR20 | CR25 |

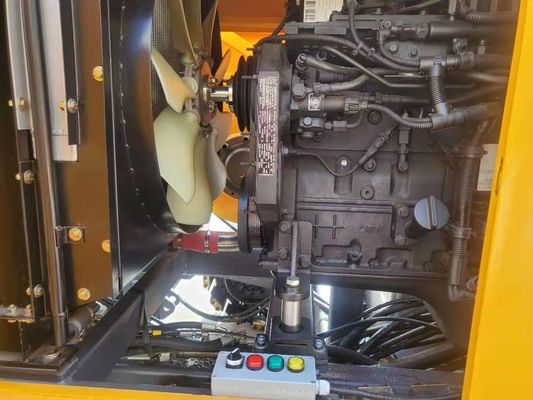

| Modelo | Cummins QSB6.7 (etapa IIIA de la UE) | Cummins QSLB8.9 (etapa IIIA de la UE) | Cummins QSZ13-C400-II (etapa IIIA de la UE) | |
| Motor diesel | Dislocación | 6.7L | 8.9L | 13L |
| Poder | 178kW (240HP) | 242kW (325HP) | 298 kilovatios (400HP) | |
| RPM clasificada | 2000rpm | 2100rpm | 1900 RPM | |
| BQ | 2050 m | 2850 m | 3100 m | |
| Capacidad de perforación | NQ | 1650 m | 2250 m | 2550 m |
| HQ | 1350 m | 1850 m | 2050 m | |
| PQ | 950 m | 1350 m | 1650 m | |
| Motor hidráulico de dos velocidades | Motor hidráulico de dos velocidades | Motor hidráulico de dos velocidades | ||
| Cabeza del taladro | Motor de la rotación | Productor: Rexroth de Alemania | Productor: Rexroth de Alemania | Productor: Rexroth de Alemania |
| RPM | Tres cambios | Tres cambios | Tres cambios | |
| Cambio de Stepless: 0-1250 RPM | Cambio de Stepless: 0-1250 RPM | Cambio de Stepless: 0-1250 RPM | ||
| Ratios | 1r 8.2:1 | 1r 8.2:1 | 1r 8.2:1 | |
| 2do 4.2:1 | 2do 4.2:1 | 2do 4.2:1 | ||
| 3o 1:1 | 3o 1:1 | 3o 1:1 | ||
| lateralmente deslizar manera con la impulsión hidráulica | lateralmente deslizar manera con la impulsión hidráulica | lateralmente deslizar manera con la impulsión hidráulica | ||
| Tirada hidráulica (PQ) | Abierta hidráulicamente, primavera del disco que afianzaba con abrazadera, C cerró normalmente el tipo | Abierta hidráulicamente, primavera del disco que afianzaba con abrazadera, C cerró normalmente el tipo | Abierta hidráulicamente, primavera del disco que afianzaba con abrazadera, C cerró normalmente el tipo | |
| Diámetro de apriete axial de 243000 N | Diámetro de apriete axial de 294000 N | Diámetro de apriete axial de 294000 N | ||
| Max. Torque | 6750 N·m | 7550 N·m | 8750 N·m | |
| Diámetro del control | 121 milímetros | 121 milímetros | 121 milímetros | |
| Capacidad de Max. Lifting del eje | kN 250 | kN 320 | kN 320 | |
| Max. Feeding Power | kN 110 | kN 140 | kN 140 | |
| Pompa hydráulica: | Productor: Danfoss de Dinamarca | Productor: Danfoss de Dinamarca | Productor: Danfoss de Dinamarca | |
| Bomba primaria | Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la nivelación. | 1ra bomba: 260LPM en 31.5MPa | 1ra bomba: 380LPM en MPa 35 | 1ra bomba: 380LPM en MPa 35 |
| Con la carga detectando el sistema. | 2da bomba: 130LPM en 31.5MPa | 2da bomba: 260LPM en 31.5MPa | 2da bomba: 260LPM en 31.5MPa | |
| 3ro bomba: 130 LPM en 31.5MPa | 3ro bomba: 130 LPM en 31.5MPa | 3ro bomba: 130 LPM en 31.5MPa | ||
| Capacidad | 420 L (111 galones de los E.E.U.U.) | 500 L (111 galones de los E.E.U.U.) | 500 L (111 galones de los E.E.U.U.) | |
| El tanque hidráulico | ||||
| Alzando la velocidad (solo alambre) | 0-75 m/min (tambor desnudo) | 0-80 m/min (tambor desnudo) | 0-50 m/min (tambor desnudo) | |
| Capacidad del alzamiento principal | Alzando la fuerza (solo alambre) | kN 120 | kN 160 | kN 180 |
| Diámetro de alambre de acero | 22 milímetros (0,86 pulgadas) | 26-28 milímetros | 26-30 milímetros | |
| Longitud del alambre de acero | 45 m | 55 m | 55 m | |
| Alzando la fuerza (solo alambre) | kN 15 (3372 lbf) (tambor desnudo) | kN 15 (3372 lbf) (tambor desnudo) | kN 15 (3372 lbf) (tambor desnudo) | |
| Capacidad del alzamiento del cable metálico | Diámetro de alambre de acero | 6 milímetros (0,24 pulgadas) | 6 milímetros (0,24 pulgadas) | 6-8 milímetros |
| Longitud del alambre de acero | 2200 m | 3200 m | 3200 m | |
| Altura del palo | 9,5 m | 9,5 m | 10,5 m | |
| Palo | Palo que ajusta ángulo | 0°-90° | 0°-90° | 0°-90° |
| Ángulo de perforación | 45º apagado horizontal a 90ºvertical abajo | 45º apagado horizontal a 90ºvertical abajo | 45º apagado horizontal a 90ºvertical abajo | |
| Movimiento de alimentación | 3700 milímetros | 3700 milímetros | 3700 milímetros | |
| Movimiento del resbalamiento | 1000 milímetros | 1000 milímetros | 1000 milímetros | |
| Tirón de la alimentación | 25 toneladas | 32 toneladas | 32 toneladas | |
| Empuje de la alimentación | 9 toneladas | 14 toneladas | 14 toneladas | |
| Tirón de Rod | 3M o los 6m (9.84feet o 19.68feet) | 3M o los 6m (9.84feet o 19.68feet) | 3M o los 6m (9.84feet o 19.68feet) | |
| Tipo | ||||
| Bomba de fango | Émbolo triple de la bomba de intercambio | Émbolo triple de la bomba de intercambio | Émbolo triple de la bomba de intercambio | |
| Modelo | BW320 | BW500 | BW 600 | |
| Movimiento | 110m m (4,3 pulgadas) | 110m m (4,3 pulgadas) | 110m m (4,3 pulgadas) | |
| Volumen de la salida | 320 l/min | 500 l/min | 600 l/min | |
| Presión de la descarga | 8,0 Mpa | 8,0 Mpa | 8,0 Mpa | |
| Abrazadera del pie | Fijación de alcance con abrazadera | 55.5-118 milímetros | 55.5-118 milímetros | 55.5-118 milímetros |
| a través del agujero Ф165mm | a través del agujero Ф165mm | a través del agujero Ф165mm | ||
| Peso | 10,50 toneladas | 13,50 toneladas | 16,50 toneladas | |
| Otros | 5980×2240×2480m m | 6250×2240×2480m m | 6950×2260×2550m m | |
| Dimensiones del transporte | ||||
| Manera del transporte | Correa eslabonada de acero | Correa eslabonada de acero | Correa eslabonada de acero |
