Datos del producto:
|
Tipo: | Plataforma de perforación superficial hidráulica llena de la base | Modelo: | CR16 |
---|---|---|---|
Motor: | Cummins QSB6.7 (la UE efectúa IIIA) | Capacidad de la perforación: | HQ el 1350M PQ los 950M del BQ los 2050M NQ el 1650M |
Dimensiones del transporte: | 5980×2240×2480m m | Peso: | 10500 kilogramos |
Alta luz: | aparejo de taladro de la base de los 2050m,aparejo de taladro de la base 240hp,aparejo de taladro de la base de motor diesel |

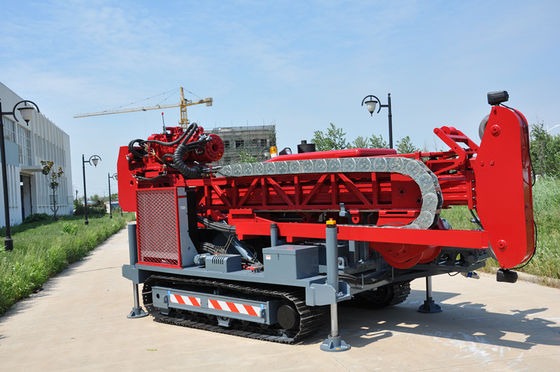

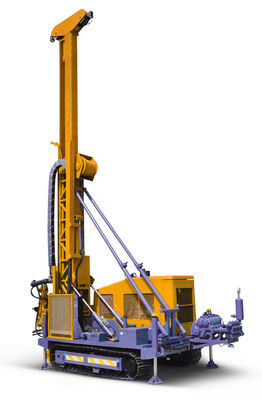

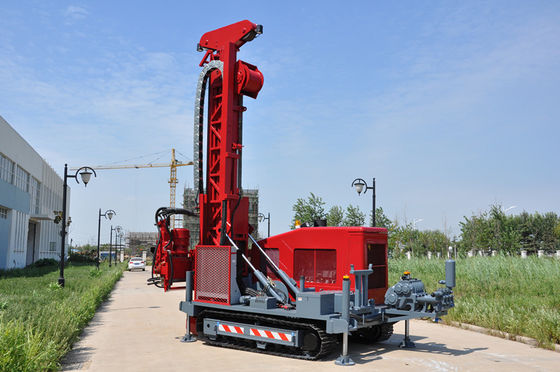

perforadora hidráulica llena de la base del motor diesel de 6.7L 178kW (240HP) Cummins los 2050m
Ponga al día el equipo avanzado de HYDX-6. Perforadora.
Equipado de las válvulas del contrapeso para la seguridad creciente al colocar el palo.
El sistema hydráulico simple es fácil de actuar y de mantener, y las palancas del elevación-a-cambio proporcionan seguridad adicional del operador.
pompas hydráulicas Dired-juntadas con una bomba auxiliar PTO-conducida tener en cuenta mantenimiento fácil.
El diseño rígido proporciona rendimiento superior y confiabilidad incluso bajo condiciones más duras.
los mandíbulas patentados del resorte de gas del nitrógeno con hidráulico se abren/la función cercana de la primavera asegurando la operación a prueba de averías.
Motor diesel | Modelo | Cummins QSB6.7 (etapa IIIA de la UE) |
Dislocación | 6.7L | |
Poder | 178kW (240HP) | |
RPM clasificada | 2000rpm | |
Capacidad de perforación | BQ | 2050 m |
NQ | 1650 m | |
HQ | 1350 m | |
PQ | 950 m | |
Cabeza del taladro |
Motor de la rotación | Motor hidráulico de dos velocidades
|
RPM | Tres cambios Cambio de Stepless: 0-1250 RPM | |
Ratios | 1r 8.2:1 2do 4.2:1 3o 1:1 | |
Abrelatas principal |
lateralmente deslizar manera con la impulsión hidráulica | |
Tirada hidráulica (PQ) |
Abierta hidráulicamente, primavera del disco que afianzaba con abrazadera, C cerró normalmente el tipo Diámetro de apriete axial de 243000 N | |
Max. Torque | 6750 N·m | |
Diámetro del control | 121 milímetros | |
Capacidad de Max. Lifting del eje | kN 250 | |
Max. Feeding Power
| kN 110 | |
Bomba primaria
| Pompa hydráulica: Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la nivelación. Con la carga detectando el sistema. | Productor: Danfoss de Dinamarca 1ra bomba: 260LPM en 31.5MPa 2da bomba: 130LPM en 31.5MPa 3ro bomba: 130 LPM en 31.5MPa |
El tanque hidráulico | Capacidad | 420 L (111 galones de los E.E.U.U.) |
Capacidad del alzamiento principal | Alzando la velocidad (solo alambre) | 0-75 m/min (tambor desnudo) |
Alzando la fuerza (solo alambre) | kN 120 | |
Diámetro de alambre de acero | 22 milímetros (0,86 pulgadas) | |
Longitud del alambre de acero | 45 m | |
Capacidad del alzamiento del cable metálico | Alzando la fuerza (solo alambre) | kN 15 (3372 lbf) (tambor desnudo) |
Diámetro de alambre de acero | 6 milímetros (0,24 pulgadas) | |
Longitud del alambre de acero | 2200 m | |
Palo | Altura del palo | 9,5 m |
Palo que ajusta ángulo | 0°-90° | |
Ángulo de perforación | 45º apagado horizontal a 90ºvertical abajo
| |
Movimiento de alimentación | 3700 milímetros | |
Movimiento del resbalamiento | 1000 milímetros | |
Tirón de la alimentación | 25 toneladas | |
Empuje de la alimentación | 9 toneladas | |
Rod Pull | 3M o los 6m (9.84feet o 19.68feet) | |
Bomba de fango | Tipo |
Émbolo triple de la bomba de intercambio |
Modelo | BW320 | |
Movimiento | 110m m (4,3 pulgadas) | |
Volumen de la salida | 320 l/min | |
Presión de la descarga | 8,0 Mpa | |
abrazadera del pie del 井口夹持器 | Fijación de alcance con abrazadera | 55.5-118 milímetros a través del agujero Ф165mm |
Otros | Peso | 10,50 toneladas |
L ×H) del × W Dimensiones del transporte | 5980×2240×2480m m | |
Manera del transporte | Correa eslabonada de acero
| |
las figuras del *The en estas tablas se han calculado, sobre la base de experiencias de campo, y pueden razonablemente ser esperadas. La capacidad de perforación real dependerá de las herramientas del en-control y las condiciones, las técnicas de perforación y el equipo utilizaron.
|
