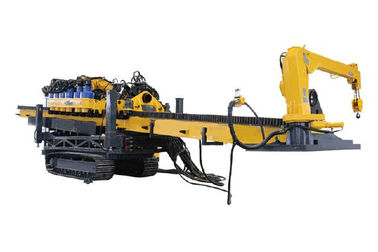

Correa eslabonada 210000n·Plataformas de perforación direccionales horizontales del CE de M 1500t

1500T 210000N·Aparejo de M Horizontal Directional Drilling, 4 correa eslabonada del poder más elevado de x 450KW

Características técnicas principales:

TYZ-1500 el tipo plataforma de perforación direccional trenchless ha avanzado y estructura simple, eficacia alta y temperatura de aceite baja. Los componentes hydráulicos, el motor y la bomba de fango principales se seleccionan de productos famosos nacionales y extranjeros de la marca. La máquina principal adopta las pistas de acero y los zapatos de goma, que es conveniente para caminar en toda clase de caminos. Puede asegurarse de que la plataforma de perforación sea conveniente preparar el taladro dentro de la gama de perforación completa del ángulo, la plataforma de perforación tiene buena estabilidad, y la forma total es hermosa.

1. La plataforma de perforación adopta una estructura partida. El poder principal del motor, el motor principal y la sala de control se separan totalmente. Según exigencias del consumidor, la central eléctrica del aparejo se puede equipar de un sistema que camina de la correa eslabonada.
2. El motor principal puede adoptar la correa eslabonada que camina o descarga del uno mismo de la plataforma cargamento y. La estructura de la correa eslabonada se equipa del poder del motor de 100-145KW, y la estructura del uno mismo-cargamento de la plataforma se equipa del poder del motor de 45KW.
3. poder hidráulico de la plataforma de perforación
(1) los componentes hydráulicos principales de la plataforma de perforación son todos productos bien conocidos nacionales y extranjeros de la marca. La plataforma de perforación tiene poder fuerte y se equipa de cuatro motores de Volvo. Cuatro de ellos pueden correr al mismo tiempo, y pueden correr paralelamente en grupos de dos. Si se daña un motor diesel, otros motores diesel que puede también funcionar con como de costumbre, grandemente mejorando la seguridad de la construcción.
(2) el de vaivén rotatorio adopta un sistema cerrado, y el circuito auxiliar adopta una carga abierta que detecta el sistema.
(3) la válvula hidráulica fijada equipada de la plataforma de perforación tiene funciones eléctricas y manuales. Si el circuito falla, la operación manual se puede actuar como de costumbre.
(4) el sistema de determinación digital del esfuerzo de torsión único puede fijar el tamaño del esfuerzo de torsión y tirar de la fuerza según los parámetros del tubo de la ingeniería y de taladro, y la exhibición es intuitiva.
(5) la temperatura del sistema hydráulico se controla automáticamente, y la cantidad de disipación de calor se puede fijar según la temperatura ambiente.
(6) la presión hydráulica del palo y de la pista puede ser desmontada, que es conveniente para el transporte.
4. fijación del disparador con abrazadera:
(1) la estructura cerrada del tres-mandíbula es más conducente a la confiabilidad del grillo del tubo de taladro.
(2) la fuerza de fijación con abrazadera es ajustable. El operador puede ajustar la fuerza de fijación con abrazadera según las especificaciones de la barra de taladro y las necesidades el dirigir, que pueden ampliar la vida de servicio de la barra y de los mandíbulas de taladro.
(3) la estructura del disparador de fijación con abrazadera es compacta, y el disparador de fijación con abrazadera puede ser afianzado con abrazadera y ser lanzado confiablemente incluso cuando la junta de tubo de taladro es muy corta.
(4) el disparador conmovedor viaja hasta el final para asegurar el retiro de la junta de tubo de taladro en cualquier posición.
5. cabeza del poder:
(1) el movimiento de vaivén de la plataforma de perforación se cambia de la fricción de desplazamiento del slideway a la fricción de rueda del rodillo, apagón de reducción.
(2) la estructura de flotación del eje principal evita la abrasión de la barra de taladro cuando se retira.
(3) la estructura única del mandril evita la concentración de tensión.
6. La plataforma de perforación se equipa de una grúa para facilitar la dirección del tubo y del exprimidor de taladro durante la construcción.

Especificaciones técnicas principales:
