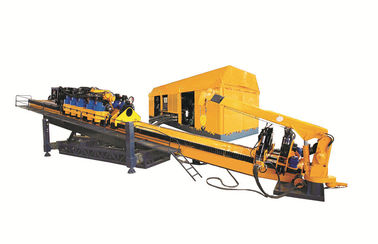

Datos del producto:
|
Tipo: | Perforadora direccional horizontal, aparejo de Trenchless | Garantía: | 1 año |
---|---|---|---|
Poder: | 1560/1620kw, 4 motores diesel | Fuerza de la retirada: | 1000Tons/10450KN |
Uso: | trench el método, poniendo los cables, línea del tubo, ingeniería horizontal de la precipitación, pr | Certificado: | CE |
Color: | Modificado para requisitos particulares | ||
Alta luz: | 1000 toneladas de perforadora direccional horizontal,Aparejo de taladro del hdd de la correa eslabonada |
Características técnicas principales:

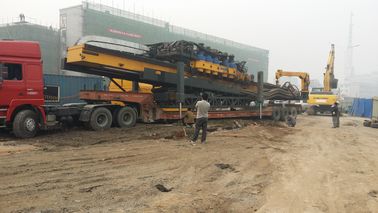

1. La combinación del uno mismo-cargamento y de la descarga del aparejo permite subir al remolque sí mismo, al tiempo de ahorro y a esfuerzo.
2. El poder del motor principal adopta la configuración dual del poder de cuatro motores diesel, el poder alcanza 1600 kilovatios, y el poder del motor diesel adopta el modo hidráulico del acoplamiento. Las dos unidades de poder de los motores diesel se configuran por separado, que pueden actuar simultáneamente y trabajar independientemente, que mejora grandemente la seguridad de construcción y reduce gastos de explotación. En la construcción de las plataformas de perforación, incluso si el motor diesel y la unidad de control hidráulica adoptan los productos de la tecnología superior del mundo, es inevitable que habrá un fracaso en el uso real. Cuando ocurre un fracaso, un grupo de motores diesel parará, mientras que el otro puede todavía actuar como de costumbre, aunque la construcción que la velocidad retrasó mucho, solamente él podía todavía asegurar la construcción segura, seguridad y confiabilidad mejorada, y suficiente hora también proporcionada para el trabajo de la reparación de la plataforma de perforación.
3. La cabeza del poder adopta el modo superior hidráulico hidráulico de la impulsión del alto-esfuerzo de torsión de poca velocidad, y el esfuerzo de torsión que comienza es grande. El eje adopta una estructura de flotación única para facilitar el cargamento y la descarga de la barra de taladro y para reducir el desgaste del tornillo de la barra de taladro.
4. El sistema hydráulico de la plataforma de perforación adopta productos hidráulicos bien conocidos en el país y en el extranjero. El circuito cerrado proporcional electrohidráulico coopera con el circuito de detección abierto de la carga, que tiene alta confiabilidad y funcionamiento avanzado.
5. La operación de la plataforma de perforación adopta el modo de operación remota, el teledirigido, y el cuarto de operación independiente provee del operador condiciones de la caja fuerte, confiables y limpias.
6. La máquina principal se equipa de una grúa al azar, que se utiliza para en sitio levantar de las barras y de las brocas de taladro, que reduce la intensidad de trabajo del operador y facilita la construcción in situ.
Alimentación principal | 1560KW | 390KW/2100rpm×4sets | Wei Chai |
Alimentación principal (poder más elevado) | 1620KW | 405KW/2100rpm×4sets | Volvo |
Cabeza del poder | Gama de velocidad de rotación del eje |
0-45 RPM de poca velocidad Alto speed0-90 RPM |
|
Esfuerzo de torsión de torneado máximo del eje |
los 200000N.m (0 - 45rpm) el 100000N.m (0 - 90rpm) |
||
Esfuerzo de torsión instantáneo del grillo de la revocación del eje | 270000 N.m | ||
Diámetro de diámetro interior de eje | φ102 milímetro | ||
Distancia delantera principal del poder | 11 .5m | ||
Empuje del poder y fuerza máximos principales del tirón | 10450 KN | ||
Empuje del poder y velocidad máximos principales del tirón | 36 m/min | transmisión de la Seis-velocidad | |
Empuje del poder y velocidad a carga plena principales del tirón | 8,5 m/min | ||
Palo | Estructura | Palo monolítico | |
Estante | Acero de aleación de alta calidad soldado con autógena al palo | ||
Ángulo del ajuste del palo | 8° - 16° | ||
Altura del palo durante el transporte | Ajuste según el vehículo del transporte | ||
Ángulo de elevación del palo durante el transporte | 0° - 16° | ||
Abrazadera | Esfuerzo de torsión máximo del grillo | 420000 N.m | |
Esfuerzo de torsión de ajuste máximo | 210000 N.m | ||
Grúa | Capacidad de elevación máxima | 63 KN | |
Diámetro de la cuerda de alambre | φ12 milímetro | ||
Longitud de la cuerda de alambre | 120 m | ||
Chasis |
Chasis de acero de la pista, motor de dos velocidades + reductor que camina |
Alto kilómetro por hora speed0-1.5
Kilómetro por hora bajo speed0-0.75 |
Chasis opcional de la pista |
Máquina | Tamaño (LxWxH) | 20500×3200×3450 milímetro | |
Peso | 81000 kilogramos |
