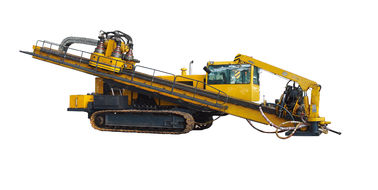

esfuerzo de torsión direccional horizontal de las plataformas de perforación de 4500KN HDD FDP-450 Max.120000Nm

esfuerzo de torsión direccional horizontal de las plataformas de perforación de 4500KN HDD FDP-450 Max.120000Nm

ESPECIFICACIONES FDP-450:

Máquina principal

Longitud total: 17000m m (669 adentro)

Anchura total: 3200m m (126 adentro)

Altura total: 3400m m (134 adentro)

Peso (ex sistema del mezclador del fango, barrena y herramientas): 39000kg (86666Lb)

La plataforma de perforación direccional horizontal FDP-450, integrada con las ventajas y las características de los diversos aparejos de HDD en China y en el extranjero, es un alto-suficiente aparejo de taladro manufacturado por nosotros basó en más de 10 años que diseñan experiencias.

Equipado del equipo del motor diesel y de la central eléctrica separada, el aparejo de taladro es bastante potente ocuparse de diversos problemas. Todo el nuevo FDP-450 proporciona 4500KN de la fuerza feeding&pulling y de Max.120000N·m.Torque para ganar funcionamientos acertados. El sistema de transmisión de estante y del piñón se diseña con la tecnología avanzada, que asegura un movimiento mucho más confiable y más seguro de la cabeza del taladro. La correa eslabonada de alta calidad permite para que el aparejo de taladro se mueva rápidamente. La cabina del operador está con campo visual amplio y el buen aislamiento sano. Toda clase de indicadores de la supervisión se montan en la cabina, que hace simple actuar el aparejo. Una grúa con la capacidad de 4 toneladas se ata con la máquina principal para asegurar el trabajo conveniente para el operador.
Los componentes hydráulicos principales son todos marca famosa de europeo y adoptan a los proveedores, el caso de transferencia y el reductor americanos de factorys europeos bien conocidos, así la operación confiable del aparejo se garantiza.

Unidad de poder

Longitud total: 8000m m (315 adentro)

Anchura total: 2300m m (91 adentro)

Altura total: 2400m m (95 adentro)

Peso: 18000kg (40000Lb)

OPERATIVO

Retirada máxima: 4500KN (1012397 Lbf)

Esfuerzo de torsión máximo (de poca velocidad): 120000Nm (88800 lbf·pie)

Velocidad del empuje del máximo: 27m/min (89feet/min)

Rotación máxima (de poca velocidad): 42 RPM

Rotación máxima (de alta velocidad): 84 RPM

TRONCO DE TALADRO

Tipo: Estándar del API

Longitud: Los hasta 9.6m (31,5 pies)

Diámetro del tubo: 140m m (5,5 adentro) o 168m m (6,625 adentro)

SISTEMA DEL FLUIDO PARA SONDEOS

Presión máxima: 35Mpa (5076 PSI)

CAPACIDADES FLÚIDAS

El tanque hidráulico: 1450L (galón de los 383 E.E.U.U.)

Depósito de gasolina: 2 galones de los E.E.U.U. de x1600L (2 x 423)
