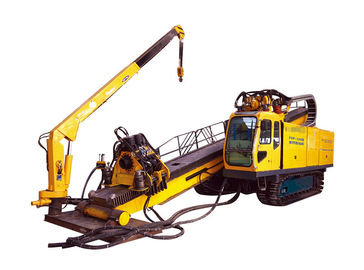

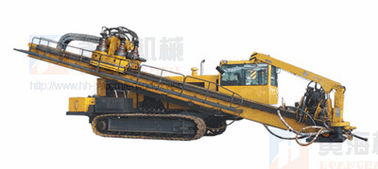

plataformas de perforación direccionales horizontales 552KW FDP-300, 95000Nm (70300 lbf·pie)

plataformas de perforación direccionales horizontales 552KW FDP-300, 95000Nm (70300 lbf·pie)

ESPECIFICACIONES FDP-300

GENERAL

Longitud total: 16500m m (651 adentro)

Anchura total: 3150m m (124 adentro)

Altura total: 3340m m (131 adentro)

Peso (ex sistema del mezclador del fango, barrena y herramientas): 44000kg (97020Lb)

La plataforma de perforación direccional horizontal FDP-300, integrada con las ventajas y las características de los diversos aparejos de HDD en China y en el extranjero, es un alto-suficiente aparejo de taladro manufacturado por nosotros basó en más de 10 años que diseñan experiencias.

Equipado del motor diesel en el poder de 552KW, el aparejo de taladro es bastante potente ocuparse de diversos problemas. Todo el nuevo FDP-300 proporciona 3100KN de la fuerza y del máximo feeding&pulling 95000N·m. Esfuerzo de torsión para ganar funcionamientos acertados. El sistema de transmisión de estante y del piñón se diseña con la tecnología avanzada, que asegura un movimiento mucho más confiable y más seguro de la cabeza del taladro. La correa eslabonada de alta calidad permite para que el aparejo de taladro se mueva rápidamente. La cabina del operador está con campo visual amplio y el buen aislamiento sano. Toda clase de indicadores de la supervisión se montan en la cabina, que hace simple actuar el aparejo. Una grúa con la capacidad de 3,5 toneladas se ata con la máquina principal para asegurar el trabajo conveniente para el operador.
Los componentes hydráulicos principales son todos marca famosa de europeo y adoptan a los proveedores, el caso de transferencia y el reductor americanos de factorys europeos bien conocidos, así la operación confiable del aparejo se garantiza.

OPERATIVO

Retirada máxima: 3100KN (697429 Lbf)

Esfuerzo de torsión máximo (de poca velocidad): 95000Nm (70300 lbf·pie)

Velocidad del empuje del máximo: 32m/min (105feet/min)

Rotación máxima (de poca velocidad): 37 RPM

Rotación máxima (de alta velocidad): 74 RPM

TRONCO DE TALADRO

Tipo: Estándar del API

Longitud: Los hasta 9.6m (31,5 pies)

Diámetro del tubo: 140m m (5,5 adentro) o 168m m (6,625 adentro)

PODER

Motor: Cummins

Potencia cruzada: 552KW (740HP)

RPM clasificada: 2200rpm

SISTEMA DEL FLUIDO PARA SONDEOS

Presión máxima: 35Mpa (5076 PSI)

CAPACIDADES FLÚIDAS

El tanque hidráulico: 1150L (galón de los 304 E.E.U.U.)

Depósito de gasolina: 1400L (galón de los 370 E.E.U.U.)
