Datos del producto:
|
| Nombre del producto: | Plataformas de perforación direccionales horizontales | Tipo del poder: | Hidráulica |
|---|---|---|---|
| modelo: | FDP-60 | Capacidad de Max. Push: | 610KN (137130 lbf) |
| Aplicación: | colocación de tubo subterráneo | Material: | acero alto-sólido |
| Alta luz: | Rig de perforación de pozos hidráulicos,Máquina de perforación direccional horizontal |
||

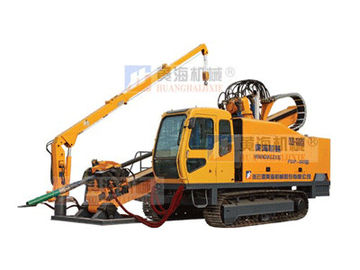

La plataforma de perforación direccional horizontal FDP-60, integrada con las ventajas y las características de los diversos aparejos de HDD en China y en el extranjero, es un alto-suficiente aparejo de taladro manufacturado por nosotros basó en más de 10 años que diseñan experiencias.
Equipado del motor diesel en el poder de 225KW, el aparejo de taladro es bastante potente ocuparse de diversos problemas. Todo el nuevo FDP-60 proporciona 610KN de la fuerza y del máximo feeding&pulling 27000N·m. Esfuerzo de torsión para ganar funcionamientos acertados. El sistema de transmisión de estante y del piñón se diseña con la tecnología avanzada, que asegura un movimiento mucho más confiable y más seguro de la cabeza del taladro. La correa eslabonada de alta calidad permite para que el aparejo de taladro se mueva rápidamente. La cabina del operador está con campo visual amplio y el buen aislamiento sano. Toda clase de indicadores de la supervisión se montan en la cabina, que hace simple actuar el aparejo. Una grúa con la capacidad de dos toneladas se ata con la máquina principal para asegurar el trabajo conveniente para el operador. El fango conveniente es suministrado para perforar por la bomba de fango el flujo máximo 600L/min y Mpa máximo de la presión 8.
Los componentes hydráulicos principales son todos marca famosa de europeo y adoptan a los proveedores, el caso de transferencia y el reductor americanos de factorys europeos bien conocidos, así la operación confiable del aparejo se garantiza.
El aparejo FDP-60 se utiliza principalmente para la construcción cívica especialmente para la colocación de tubo subterráneo con capacidad del tirón 600KN.
La máquina principal | |
Poder del motor | 225 KILOVATIOS (302HP) @2200r/min |
Capacidad de Max. Push | 610KN (137130 lbf) |
Capacidad de Max. Pull | 610KN (137130 lbf) |
Esfuerzo de torsión clasificado | 27000 N·m (19900 lbf·pie) @45 r/min |
13500 N·m (9950 lbf·pie) @90 r/min | |
Rotación hueco del eje | 045 r/min |
090 r/min | |
Movimiento de alimentación | 6000 milímetros (236,2 pulgadas) |
Diámetro del agujero de la guía | 240 milímetros (9,5 pulgadas) |
Ángulo de la perforación | 8°18° |
Modo de movimiento | Propulsado con las asambleas de pista |
Dimensión (L×W×H) | 9000×2750×2800 milímetro (pulgada 354×108×110) |
Peso | 24000 kilogramos (52920 libras) |
Bomba de fango | |
Especificación | BWF-600 |
Max. Discharge | 600 l/min (158,5 galones/minuto de los E.E.U.U.) |
Presión máxima | Mpa 8 (1160 PSI) |
Peso | 650kg (1433 libras) |
Herramientas de perforación y sistema auxiliar | |
Especificación de Rod | 102×5000 milímetro (pulgada 4.02×197) |
Pedazo de la guía | 170 milímetros (6,7 pulgadas) |
Exprimidor | 425; 500; 680; 760; 820; 920; 1000 (16,7; 19,7; 26,8; 29,9; 32,3; 36,2; 39,4 pulgadas) |
Distribuidor | 80T (176400 libras) |
Perseguidor | Parte opcional |
