Plataformas de perforación direccionales horizontales de la eficacia alta, aparejo de taladro de la correa eslabonada FDP-15L

Plataformas de perforación direccionales horizontales de la eficacia alta, aparejo de taladro de la correa eslabonada FDP-15L

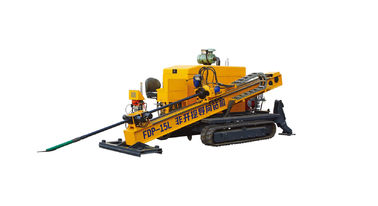

El FDP-15L es una plataforma de perforación direccional horizontal hidráulica llena automotora con las correas de goma de la correa eslabonada. Con la estructura avanzada y compacta, eficacia alta, temperatura de aceite baja; componentes hydráulicos, motor principal y bomba de fango seleccionada y adoptada todo de productos nacionales de la famoso-marca como equipos auxiliares; equipado de las correas de goma durables de correas eslabonadas, el aparejo es conveniente para moverse en la ciudad. Y el aparejo podría conseguir el remolque estándar por intervalos en sus los propio y es rápido para el transporte y la asignación. Con el palo movible, el aparejo se garantiza para perforar dentro del alcance completo del ángulo. Está en buena estabilidad con la estructura graveful.

• Con el motor diesel de la emisión baja, es conveniente para el funcionamiento en ciudad; la inyección de carburante directa requiere para no precalentar en invierno
• Los chasis y el palo son altos en rigidez e intensidad, son durables y confiables.
• Equipado de los soportes hidráulicos, el aparejo se podía ajustar a la balanza y a la estabilidad con la conveniencia y la sencillez.
• La bomba de fango se conduce hydraulicly con el cambio de marcha machanical de cuatro velocidades/el cambio stepless de la velocidad. Con la gama ancha controlable del flujo, la dislocación se podía ajustar fexiblemente según diversas condiciones y técnicas geológicas del funcionamiento.
• Equipado indicidually de unidad central del fango, adoptando método de la procesión del almacenamiento de la inyección y de la recirculación, la eficacia será aumentada y la intensidad del trabajo será disminuida.
• Con la barra, 60m m en diámetro y 3000m m de largo, las herramientas de perforación son completas en accesorios a juego y se podrían producir de acuerdo con el requisito de clientes inusualmente.

• La máquina principal
  Poder del motor		66.25KW (89HP) (2200R/MIN)
  CAPACIDAD DE MAX.PUSH		75KN (16860 1BF)
  CAPACIDAD DE MAX.PULL		150KN (33720 1BF)
  ESFUERZO DE TORSIÓN CLASIFICADO		4200 N.M (3096 1BF.FT)
  EJE HUECO RPM		BAJE 0-6R/MIN
  		ALTO 0-120R/MIN
  MOVIMIENTO DE ALIMENTACIÓN		3500 MILÍMETROS (137,8 PULGADAS)
  DIÁMETRO DEL AGUJERO DE LA GUÍA		Φ80 milímetro (3,15 pulgadas)
  Ángulo de la perforación		0°-20°
  PRESIÓN DEL SISTEMA HYDRÁULICO		20-25MPA (2901-3626 PSI)
  VELOCIDAD QUE VIAJA		2.5KM/H (8200 FEET/H)
  ESTILO ESTRUCTURAL		INTEGRADO CON LA CORREA ESLABONADA DE GOMA Y LA BOMBA DE MUD
  DIMENSIÓN (LXWXH)		5800X2050X2380 MILÍMETRO (PULGADA 228X81X94)
  PESO		6100 KILOGRAMOS (13450IB)
  BOMBA DE MUD
  ESPECIFICACIÓN	BW-160A
  MAX.DISCHARGE	160 L/MIN (LOS 42,3 E.E.U.U. GALLONS/MIN)
  PRESIÓN MÁXIMA	10MPA (1450 PSI)
  SISTEMA DEL PROCESO DEL MUD
  EL TANQUE DEL MUD	³ del 1.5M (53 pies de ³)
  HERRAMIENTAS DE PERFORACIÓN Y SISTEMA AUXILIAR
  ESPECIFICACIÓN DE LA BARRA	Φ60X3000 MILÍMETRO (PULGADA Φ2.36X118
  PEDAZO DE LA GUÍA	Φ 80 MILÍMETRO (3,15 PULGADAS)
  EXPRIMIDOR	Φ179; Φ259; Φ313; Φ365; Φ417mm (Φ7.05; Φ10.2; Φ12.32; Φ14.37; Φ16.42inch)
  DISTRIBUIDOR	25T (55125 IB
  PERSEGUIDOR	PARTE opcional
